變壓器是一種電氣設備，用于在不改變其頻率的情況下將電力從一個電路傳輸?shù)搅硪粋�(gè)電路，它是通過電磁感應實現的。基本上，變壓器有兩種類型，即殼型和鐵芯型。主要功能是升壓和降壓。出于測量目的，使用互感器是因?yàn)檫@些互感器測量電流、電壓、能量和功率。這些用于不同的儀器，如電壓表、電流表、瓦特表和電能表。這些變壓器分為兩種類型，即電流互感器和電壓互感器。

什么是電流互感器？

定義：用于在變壓器次級繞組內產生交流電的互感器稱為電流互感器。這也稱為串聯變壓器，因?yàn)樗�與用于測量不同電力參數的電路串聯。這里，次級繞組中的電流與初級繞組中的電流成比例。這些用于將高壓電流降低為低壓電流。

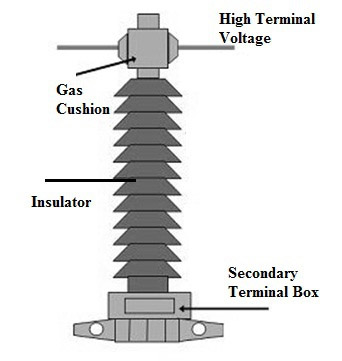

電流互感器裝置

 工作原理

當我們將電流互感器與普通電壓互感器進行比較時，電流互感器的工作原理有些不同。與電壓互感器類似，它包括兩個繞組。每當交流電源通過初級繞組時，就可以產生交變磁通量，然后在次級繞組內感應出交流電。在這種類型中，負載阻抗非常小。因此，該變壓器在短路條件下工作。因此，次級繞組中的電流取決于初級繞組中的電流，但不取決于負載阻抗。

該變壓器的結構包括基于設計的不同特征，如初級安匝數、磁芯、繞組和絕緣。

電流互感器結構

 初級安培匝數

變壓器中的初級安匝數在5000到10000之間，因此這些安匝由初級電流決定。

為了實現低磁化安匝數，鐵芯材料必須包括低鐵損和低磁阻。鎳和鐵合金等核心材料具有不同的特性，如低損耗、高磁導率。

通過將繞組彼此靠近放置，可以降低變壓器中的漏抗。初級繞組中使用的導線是銅帶，次級繞組使用 SWG 線。這些繞組的設計可以進行適當?shù)膹?qiáng)度和固定支撐而不會造成任何傷害。

變壓器的繞組使用清漆和膠帶絕緣。高壓的應用需要絕緣裝置，這些絕緣裝置被用于繞組的油吸收。

變壓器鐵芯的設計可以使用硅鋼片來完成。變壓器的初級繞組承載電流并連接到主電路。次級繞組中的電流與初級繞組中的電流成比例，并連接到儀表或儀器。

初級和次級繞組與鐵芯絕緣。初級繞組包括承載滿載電流的單匝，而次級繞組包括多匝。
初級和次級中的電流比稱為電流互感器比。通常，變壓器的電流比很高。次級的額定電流為 0.1A、1A 和 5A，而初級的額定電流范圍為 10A – 3000A。

這些分為四種類型，其中包括以下內容。

室內型變壓器適用于低壓電路。這些被分為不同的類型，如傷口、窗口和酒吧。與基本型類似，繞線型包括初級和次級兩個繞組。由于高精度和高值的初級安培扭曲，這些用于求和應用。

棒型變壓器包括帶次級鐵芯的初級棒。在這種類型中，初級棒是必不可少的部分。由于鐵芯中的磁化，該變壓器的精度會降低。窗口型可以安裝在初級導體區域，因?yàn)檫@些變壓器的設計可以在沒有初級繞組的情況下完成。

這些類型的變壓器可用于實心和分體式設計。在連接這種變壓器之前，應將初級導體拆下，而在分裂鐵芯中，它可以直接安裝在導體區域而不分離它。

室外型變壓器用于變電站和開關站等高壓電路。它們有兩種類型，即充油和 SF6 氣體絕緣。與充油式變壓器相比，SF6 絕緣式變壓器重量輕。

尖頂油箱可以連接到初級導體，稱為帶電油箱結構電流互感器。在這種結構中，使用了小套管，因?yàn)橛拖浜统跫?jí)導體都處于相同的電位。對于多比率 CT，使用分體式初級繞組。

因此，抽頭布置在用于初級繞組的槽上，因此可以通過使用這些變壓器獲得可變的電流比。一旦將抽頭提供給次級繞組，則可以在提供給初級繞組的同時改變工作安匝數，因此可以留下未使用的銅空間，不包括在最低范圍內。

這種變壓器類似于條形變壓器，其中磁芯和次級放置在初級導體區域。變壓器中的次級繞組可以變成圓形或環形的鐵芯。它連接到斷路器、電力變壓器、開關設備或發電機內的高壓套管。

一旦導體流過套管，它就充當初級繞組，并且可以通過封閉絕緣套管來完成磁芯的布置。這些類型的變壓器在高壓電路中用于中繼目的，因?yàn)樗鼈儾⒉话嘿F。

這些類型的變壓器是高精度的，主要用于功率分析儀和高精度電流表。這些變壓器有不同的類型，如柔性、夾式便攜式和分裂鐵芯。便攜式CT的電流測量范圍為1000A-1500A。這些變壓器主要用于為測量?jī)x器提供與高壓電路的隔離。

此變壓器中發生的故障包括以下內容：

• 該變壓器的初級繞組需要 MMF（磁動勢）來產生磁通，從而吸收磁化電流。
• 變壓器的空載電流中包含有鐵損成分，會產生磁滯和渦流損耗。
• 一旦變壓器的鐵芯飽和，磁化力的磁通密度就會停止，并且會出現其他損耗。

這些變壓器用于測量發電廠、工業、電網站、工業控制室的電力，以測量和分析電路中的電流，也用于保護目的。

1）、CT和PT有什么區別？

CT 將高電流值變?yōu)榈碗娏髦担��?PT 將高電壓值變?yōu)榈碗妷骸?/P>

2）、電流互感器是升壓變壓器嗎？

CT原則上是升壓變壓器。

3）、CT為什么要串聯？

CT 通過線路串聯連接，以將線路電流更改為適合儀表的典型 1/5 安培，否則為繼電器。這些變壓器用于計算流經導體的巨大電流。

4）、CT比是多少？

它是滿載時初級電流 i/p 與次級電流 o/p 的比值。

5、變電站為什么要用CT？

該變壓器用于變電站的測量和保護目的。
