串聯電路的定義

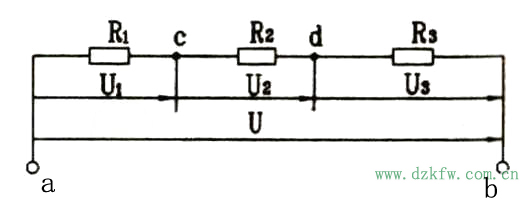

　　串聯顧名思義就是一串串的鏈接在一起；我們看上圖中有兩個以上的電阻，就是一個接著一個成串的鏈接在一起，組成一個沒有分支的電路，這種鏈接方式的電路就是串聯電路；當串聯的是電阻時，就是串聯電阻。這個電阻可以是純粹的電阻，也可以是任何有阻值的元器件（如負載甚至導線本身）。

　　電壓與電阻的關系、電壓與電流的關系

　　串聯電路電流：由于串聯電路沒有分支，所以電路中電流是相同的（就好比水流一樣，水量都從一個線路流出時流量都是相同的，但有時候水可以堆積，但是電荷在電路中不能堆積，也不能在流動中自行消失。）。即，不論是電阻大的地方，還是電阻小的地方，電流大小是相等的。

　　串聯電路電壓特點，串聯電路電壓規律、串聯電路電壓計算公式：因?yàn)榇��?lián)電路各段電流是相同的，這樣，根據歐姆定律便可得知：在電阻大的那段電路上承受的電壓變大，電阻小的那段電路上承受的電壓變小。也就是說，各段電路的電壓對應的電阻成正比例分配；我們利用歐姆定律分析前面的串聯電路圖便可得知：

　　因?yàn)椋篣1=IR1；U2=IR2；U3=IR3

　　所以：U1：U2：U3=R1：R2：R3

　　串聯電路電功率：因?yàn)榇��?lián)電路各段電流相同，因此，各段功率也與對應的電阻成正比分配，這一點我們可以通過變換的電功率計算公式驗證：

　　因?yàn)椋篜1=I2R1；P2=I2R2；P3=I2R3

　　所以：P1：P2：P3=R1：R2：R3

　　串聯電路的總電壓等于各段電壓之和：若總電壓是已知數，則分電壓由下式可得：

　　U1=R1÷（R1+R2+R3）&TImes;U

　　U2=R2÷（R1+R2+R3）&TImes;U

　　U3=R3÷（R1+R2+R3）&TImes;U

　　上面的公式稱為分壓公式。其實也就是算出電阻的比例然后乘總電壓就得出分電壓了。

　　串聯電路的總電阻等于各段電阻之和：因?yàn)椋�串�?lián)電阻越多，電流通過時遇到的阻力也就越大。好像增加了長度似的。下面我們依然使用變換的歐姆定律來驗證：

　　因?yàn)椋篣=U1+U2+U3

　　所以：IR=IR1+IR2+IR3

　　同時相乘的I可以去除，則得：R=R1+R2+R3

　　當R1=R2=R3=Ro時，R=3Ro，如此類推：n個相同阻值的電阻串聯，其總電阻等于n倍的分電阻，各電阻上的電壓為1/n倍總電壓。利用電阻串聯可以起到限流、分壓作用。

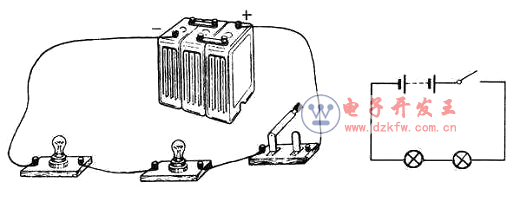

　　串聯電路典型電路圖
