      幾種鋰電池均衡電路的工作原理

      作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-12-13

      新能源和電動汽車的發展,都會用到能量密度比較高的鋰電池。而鋰電池串聯使用過程中,為了保證電池電壓的一致性,必然會用到電壓均衡電路。今天跟大家一起分享一下,我在工作中用過幾種電池的均衡電路,希望對大家有所幫助。

      最簡單的均衡電路就是負載消耗型均衡,也就是在每節電池上并聯一個電阻,串聯一個開關做控制。當某節電池電壓過高時,打開開關,充電電流通過電阻分流,這樣電壓高的電池充電電流小,電壓低的電池充電電流大,通過這種方式來實現電池電壓的均衡。

      但這種方式只能適用于小容量電池,對于大容量電池來說是不現實的。

      負載消耗性均衡的示意圖

      第二種均衡方法我沒有實驗過,就是飛渡電容法。簡單的說就是每一節電池并聯一個電容,通過開關這個電容既可以并聯到本身這節電池上,也可以并聯到相鄰的電池。

      當某節電池電壓過高,首先將電容與電池并聯,電容電壓與電池一致,然后將電容切換到相鄰的電池,電容給電池放電。實現能量的轉移。

      由于電容并不消耗能量,所以可以實現能量的無損轉移。但這種方式太繁瑣了,現在的動力電池動不動幾十節串聯,要是采用這種方式,需要很多開關來控制。

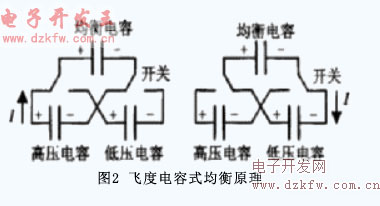

      飛渡電容法工作原理圖,只是畫出相鄰兩節電池的均衡原理圖。

      第一次做均衡,是做的一款動力電池組的充電,電池容量 80ah 的兩組并聯,要求均衡電流為 10a。原來了解的一點均衡的原理根本不夠用,這么大電流都相當于一個一個的小模塊了,最后還真的是采用 n 個小模塊串聯,每節電池并聯一個小模塊,如果單體電池電壓低于設定值,啟動相應的并聯模塊,對低電壓電池啟動充電,補充能量提升電壓,實現均衡。

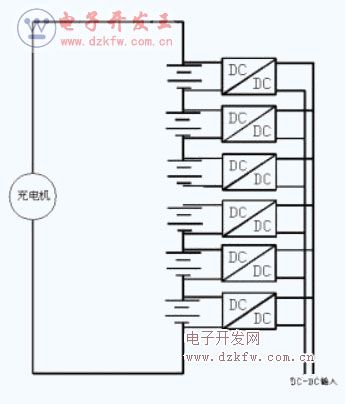

      下圖為當時采用的均衡電路的示意圖,DC-DC 輸入母線既可以是電池電壓,也可以是別的模塊提供的直流輸入,根據需要靈活配置。

      主動均衡方法可以采用我前面提到的一個變壓器多路輸出的方法。

      如果你想利用下面的電路示意圖,做一個多路輸出的反激電源,利用各個模塊的輸出電壓來對電池實現均衡,我估計你需要很深的功力才可以,因為單單交叉調整率這一項就很難。但是,利用這個電路,我們可以換一下思路,各路輸出不需要穩壓,當然為了防止開路損壞輸出電容,我們可以做一個簡單的原邊反饋。然后在每路輸出到電池之間串聯一個電子開關,由于這種均衡是配合電池管理系統一起工作的,因此每路輸出只要串聯一個電子開關,由管理單元控制即可,哪路電壓地我們就可以打開這個電子開關,有電源輸出給該節電池充電,直到所有單體電池電壓達到我們的期望值。

      采用這種均衡方法,曾經做過 1000AH,7串電池及 300AH,80串電池的均衡,均衡完成后,所有單體電池電壓可以達到 5mV 以內。

      多繞組變壓器法結構圖

      主動均衡也可以采用能量轉移的方法。所謂能量轉移,既可以是從整組電壓取能量向低電壓補充,也可以是從將電壓過高的電池取能量向整組電壓反饋。

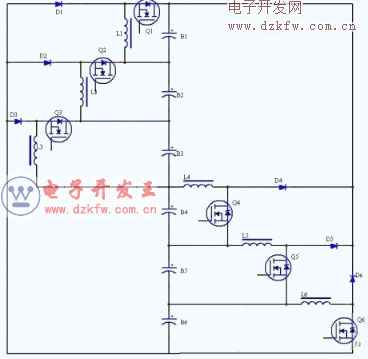

      我在一款通訊電源電源系統中用過第二種方式實現過電池均衡。電路原理圖如下:

      當時做的是16串鋰電池的均衡,分成了兩組,每組8只電池串聯,這里只畫了6只描述工作原理。

      如果電池 B5 電壓過高,控制 Q5 以 PWM 模式工作,當 Q5 開通,電感 L5 儲能;當 Q5 關閉,電感儲存的能量就會通過 D5 給電池 B1-B4 充電,降低 B5 電池電壓抬高其余電池電壓,利用同樣的原理可以分析其余電池組電壓過高時候的工作過程。

      在試驗過程中,兩組之間各自采用這種方式均衡。當兩組之間出現偏差的時候,就可以采用雙向 DC-DC 進行能量轉換了,這樣采用的模塊數量較少,設計比較方便。

      我當時沒有采用雙向 DC-DC,而是簡單的采用能量消耗性做兩組之間電池的均衡。從最終的試驗效果來看,電池均衡還是比較不錯的。

      在均衡過程中,如果對每節電池提供一路充電模塊感覺屬于殺雞用牛刀,能量消耗型有達不到技術要求,也就是需要主動均衡,那么前面提到的變壓器一拖多輸出的方法,也許更適合你的需要,采用合適的變壓器,做原邊反饋限流的多路輸出反激電源即可。

      其實,隨著動力電池的應用發展,不僅均衡,電池過充過放的保護,也就是我們常說的保護板的應用也會越來越廣闊。我們知道原來的18650電芯,十幾串的保護板用 ic 很常見,實現短路、過充保護、過放保護。但如果是幾十串的電芯呢,不知道有沒有接觸過這方面資料的網友,可以一起交流下。

      這就是截止目前為止,我試驗過的四種電池均衡的方式,均衡的電池從 2AH 到 1000AH,串聯的節數從7串到120串。

      個人感覺如下:

      1. 對于 10AH 以內的電池組,采用能量消耗型可能是比較好的選擇,控制簡單。

      2. 對于幾十 AH 的電池組來說,采用一拖多的反激變壓器,結合電池采樣部分來做電池均衡應該是可行的。

      3. 對于上百 AH 的電池組來說,可能采用獨立的充電模塊會好一些,因為上百 AH 的電池,均衡電流都在10多 A 左右,如果串聯節數再多一些,均衡功率都很大,引線到電池外,采用外部 DC-DC 或 AC-DC 均衡也許更安全。

      目前的均衡都是以電池電壓一致作為均衡的結束條件,但隨著 SOC 計算越來越準確,容量一致的均衡應該是未來發展的趨勢。
