倒角標注常用形式有三種，例如以 C5、 5×30o、5 ×45o為例，闡述各種標注的含義。

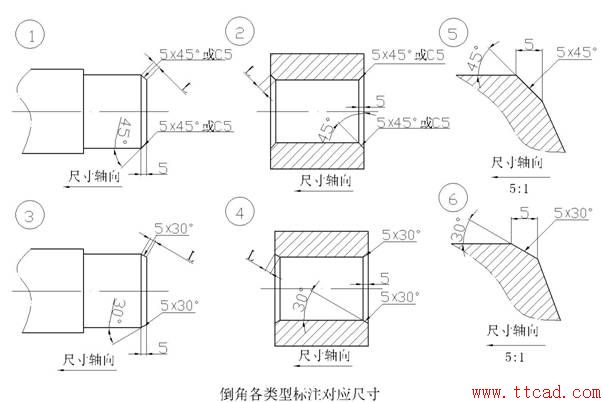

1、C指直倒角，用于兩倒角邊垂直的情況下，其默認角度為45o（標注時自動省略），標注為C5。即在兩倒角邊垂直的情況下，C5與5×45o概念相同。(見圖①、②)

2、5×45o、5×30o中，5指沿尺寸軸向的寬度為5mm，45o、30o為軸向與倒角邊的夾角。(見圖①、②、③、④)

3、當尺寸5不好測量，需測量倒角斜邊時，其長度

L     (當?shù)菇菫?5o時)

    (當?shù)菇菫?0o時)

(見圖①、②、③、④)

 4、當兩倒角邊不垂直的情況下（不常見），標注方法見圖⑤、⑥。
