會員注冊 在熱電阻感溫元件的一端連接兩根引線，另一端連接一根引線，此種引線形式就叫三線制。它可以消除內引線的影響，測量精度高于兩線制，其常用于測溫范圍窄，導線太長或?qū)Ь�布線中溫度易發生變化的場合。
三線制引線方式常與電橋電路配合使用，兩個導線分別接在電橋的兩個橋臂上，另一根線接在電橋的電源上，消除了引線電阻變化的影響。即三線制引線方式可以減小或消除由于引線電阻變化所引起的測量誤差。

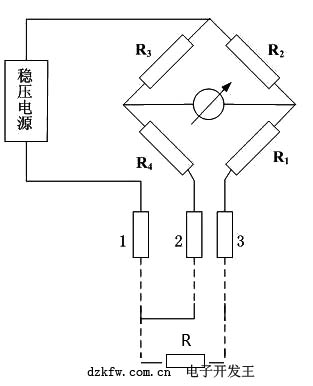

在生產中，熱電阻溫度儀表大多是采用不平衡電橋來進行測量的。其測量電路原理如1所示，由于把熱電阻接入電橋的銅導線的電阻值會隨著環境溫度的變化而發生變化，如果只把連接導線接在一個橋臂上，當環境溫度變化時，連接導線電阻的。
變化值將與熱電阻RT的電阻變化值相疊加，而產生附加誤差。所以在工業上普遍采用三線制的接線方法，把導線2與3分別接至電橋的兩個橋臂上，當電線的電阻變化時�？梢曰ハ嗟窒徊糠�，以減少對儀表示值的影響。但誤差減小是有限度的，對于不平衡電橋，只有在儀表刻度的始點才能得到全補償，而在滿刻度時上述的附加誤差是最大的。
對于不平衡電橋還要考慮電源引線的附加溫度誤差，當有電流流過熱電阻連接電源的導線1時，會有一定的電壓降，當環境溫度變化時，電橋的上、下支路電壓也會隨之發生變化，從而給儀表帶來一定的附加溫度誤差。
三線制接線法，必須要和相應線制的熱電阻元件配合使用才能做到真正意義上的三線制接線。但在現實中，很多工廠使用的熱電阻，其保護管內的熱電阻元件大多只有兩根引線，即熱電阻元件是兩線制的，從保護管接線盒至顯示儀表雖然用了三根連接導線，但這只能算是兩線制的熱電阻接線方法，或只能叫三導線的熱電阻兩線制接線方法。
對于不平衡電橋還要考慮電源引線的附加溫度誤差，當有電流流過熱電阻連接電源的導線1時，會有一定的電壓降，當環境溫度變化時，電橋的上、下支路電壓也會隨之發生變化，從而給儀表帶來一定的附加溫度誤差。
三線制接線法，必須要和相應線制的熱電阻元件配合使用才能做到真正意義上的三線制接線。但在現實中，很多工廠使用的熱電阻，其保護管內的熱電阻元件大多只有兩根引線，即熱電阻元件是兩線制的，從保護管接線盒至顯示儀表雖然用了三根連接導線，但這只能算是兩線制的熱電阻接線方法，或只能叫三導線的熱電阻兩線制接線方法。
