關鍵字：CD4040,紅外接收電路圖

作者：李崗
隨著家用電器的普及，人們身邊有多種紅外遙控器。它們利用發出的紅外信號控制家用電器的功能。本作品可以接收紅外遙控器發出的紅外信號。并用燈光顯示出來。
　　1．紅外接收器電路

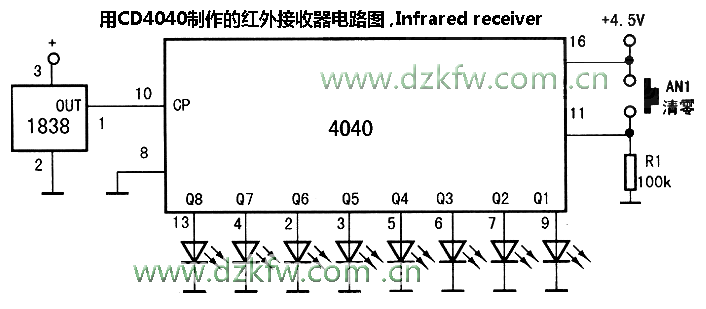

　本電路利用一體化紅外接收管(頭)，從而大大簡化了電路。電路圖如下圖所示。
　　2．電路原理
　　電路包括紅外接收和信號顯示兩部分。電路使用的紅外接收頭管是集成電路，它里面包括紅外接收二極管、放大、選頻、解調等幾部分。當它接收到紅外遙控器發射的已經調制的紅外信號后，經過它的接收、放大和解調在輸出端直接輸出電器的控制信號。市場上有多種型號(如SFF-"1506—38、TL1838等)。它將紅外接收管與放大電路集成在一體，體積與一只中功率三極管相當，密封性好，靈敏度高。它有三條管腳，分別是電源正極、電源負極以及信號輸出端，工作電壓在5V左右。紅外接收管TLl838的管腳接線圖如右圖所示。
　　由紅外接收頭輸出的控制信號接到CD4040計數器的CP端。就可以由4040計算出控制信號的脈沖數量，然后由接在輸出端的發光二極管顯示出來。由于一個控制指令信號所含的脈沖為數百個，所以12位計數器僅用了8位(Q1～Q8)就可以有效地顯示結果。
