RS485 A B線接反了，信號是不同的。

RS485波特率不對會產生亂碼。

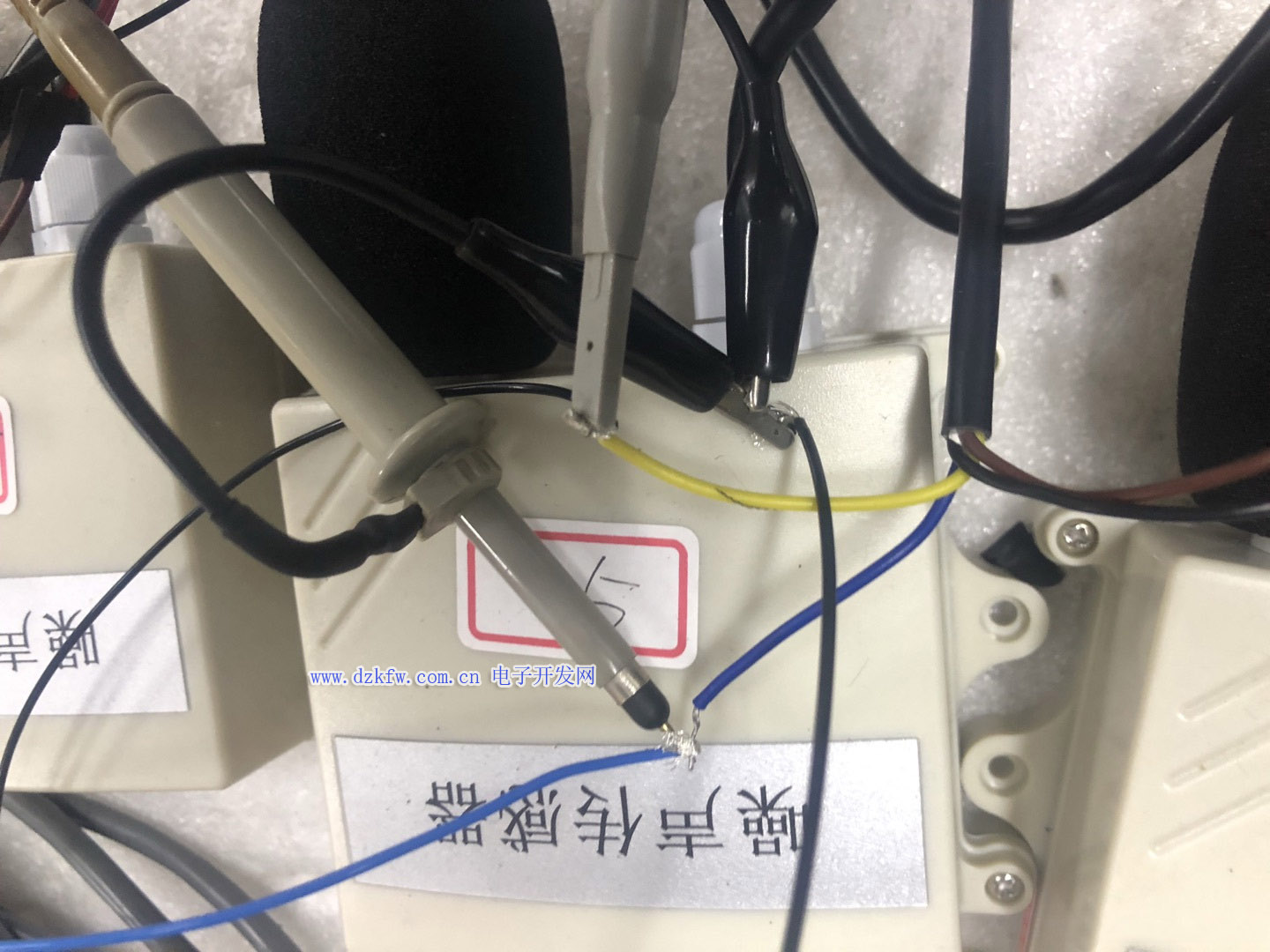

1.測量方法兩種：一種探頭接地端接在B上，探頭接在A上(這種方法有可能導致485通信突然不正常，是因為示波器導致的，具體原因大家?guī)兔�給出原因)，另一種方法：需要兩個探頭，一個探頭接A，另一個探頭接B，兩個探頭接地端都接在板內參考地上，然后使用示波器math功能CH1-CH2就是485波形。modbus-rtu波形圖

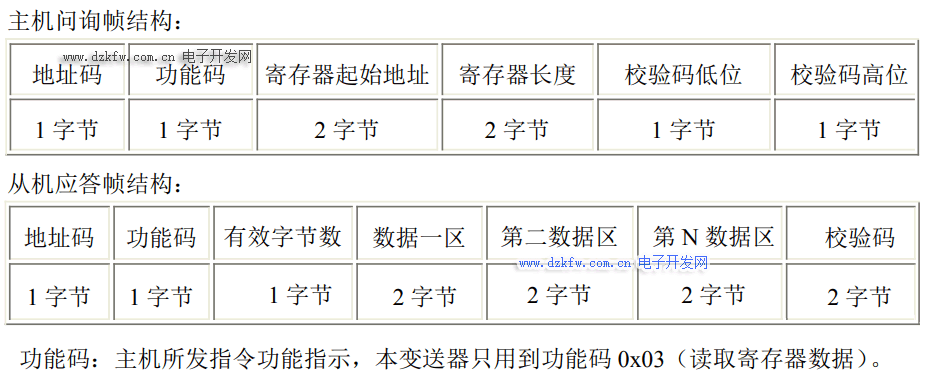

主機和從機通信發送和接收數據：

以下只分析地址碼和功能碼，以下是測得波形分析：

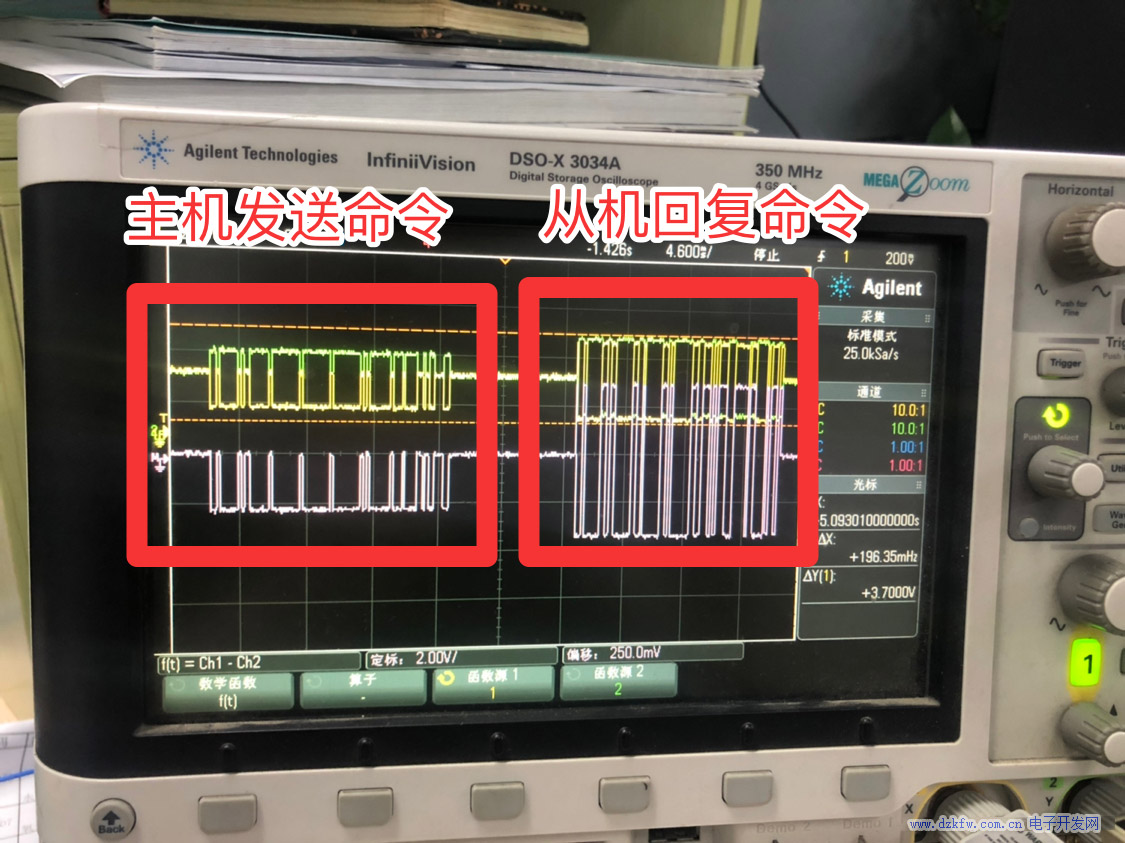

1.主機發送和接收

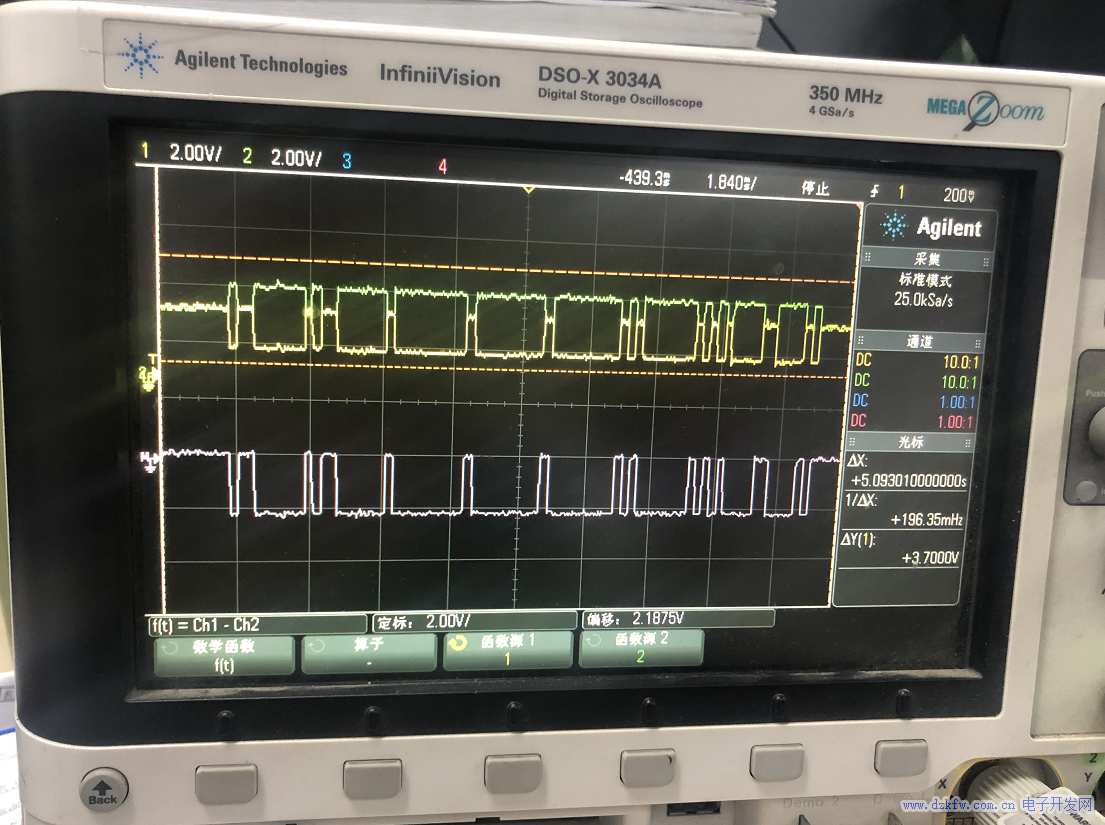

2.分析主機發送命令

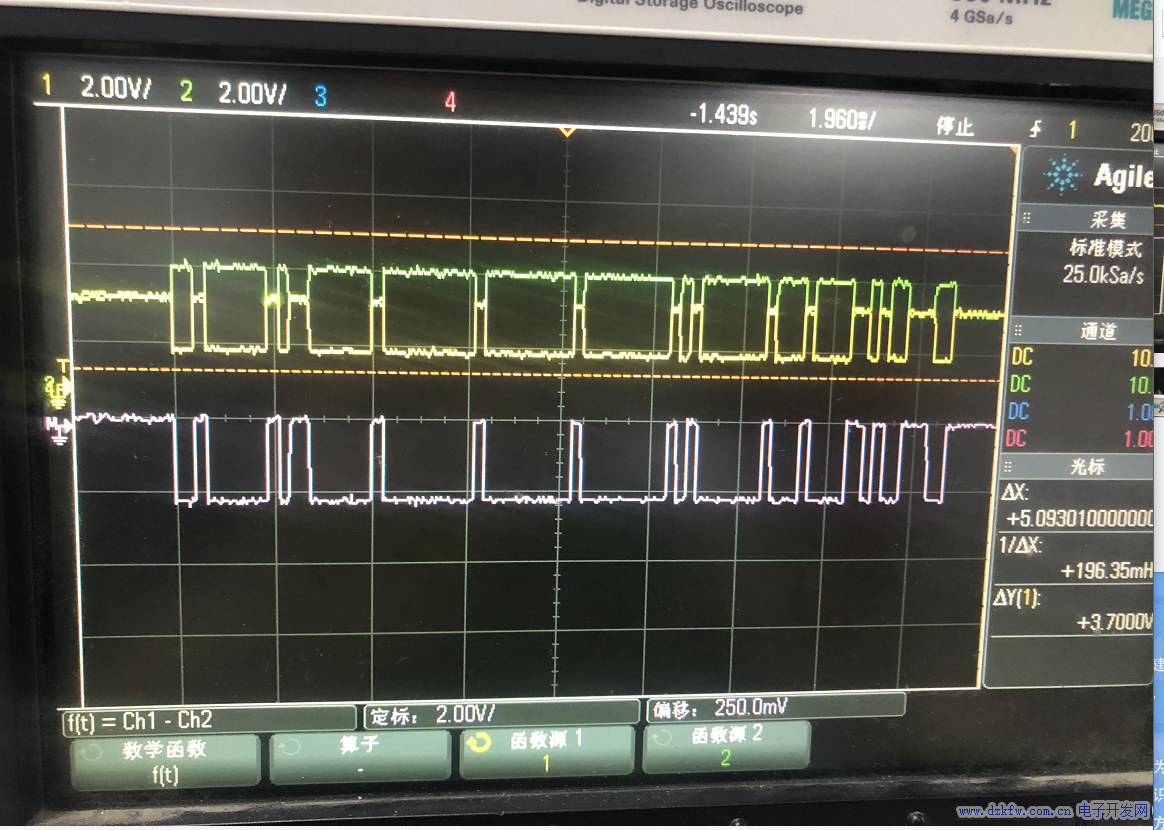

黃色：A 綠色：B 紫色：A-B

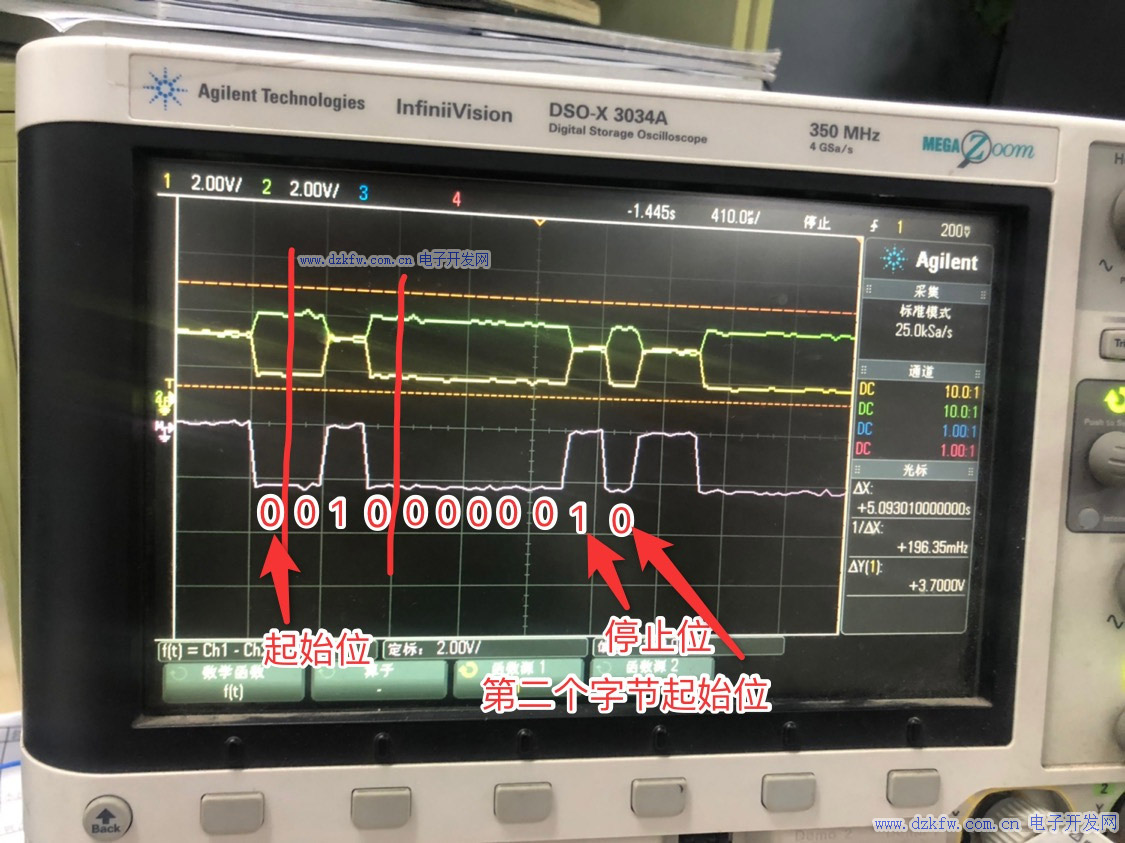

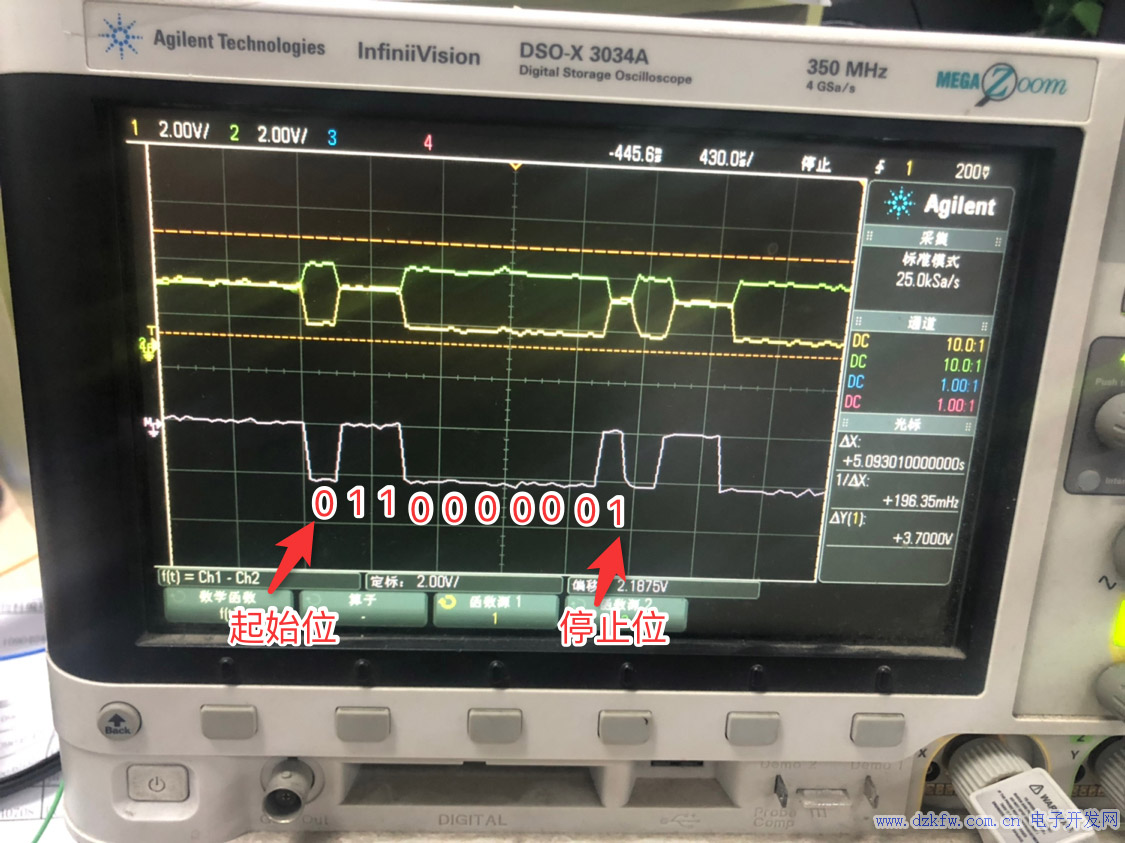

2.1 地址碼數據放大圖分析：數據格式：起始位+數據+停止位，

二進制數據是：bit0-bit7：0100 0000，反過來讀 即：0000 0010 也就是十六進制0x02

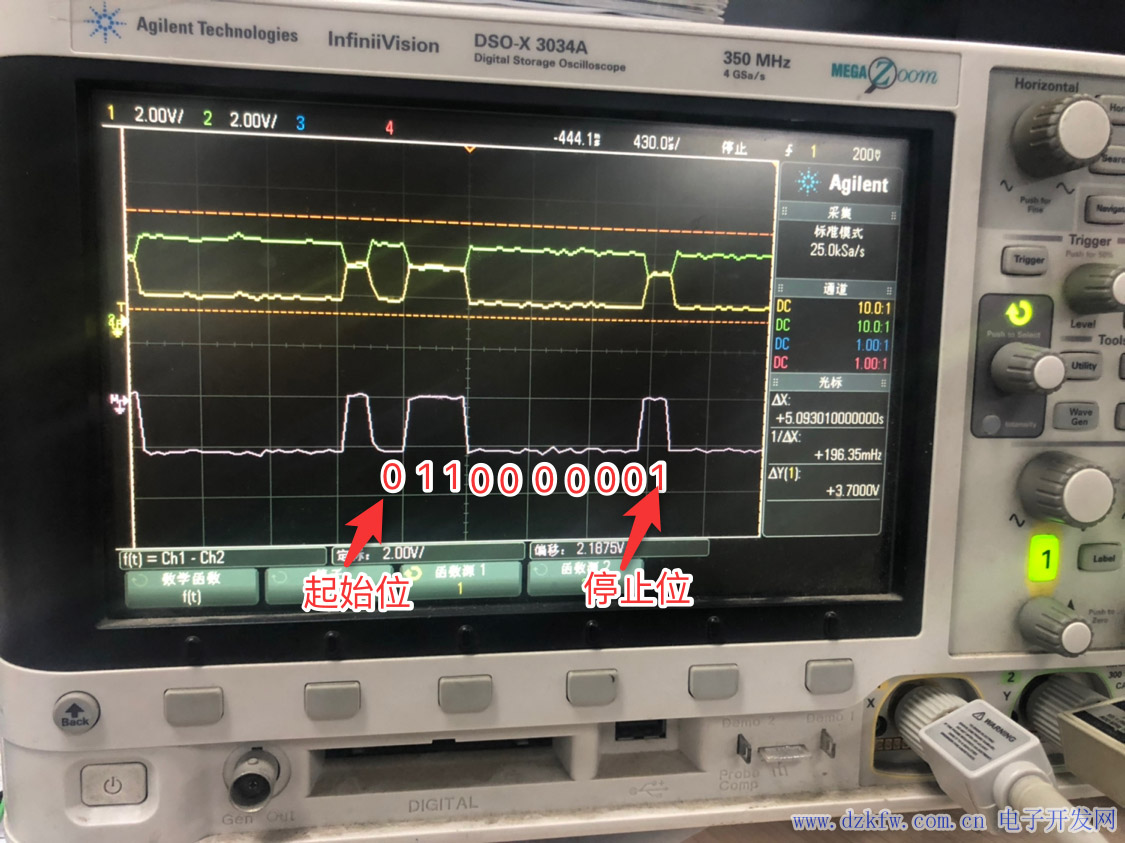

2.2功能碼數據放大圖解析

找到起始位

二進制數據是：bit0-bit7：1100 0000，反過來讀 即：0000 0011 也就是十六進制0x03，和規格書功能碼一樣

3.接著下一個地址：0x03 ，功能碼也是0x03

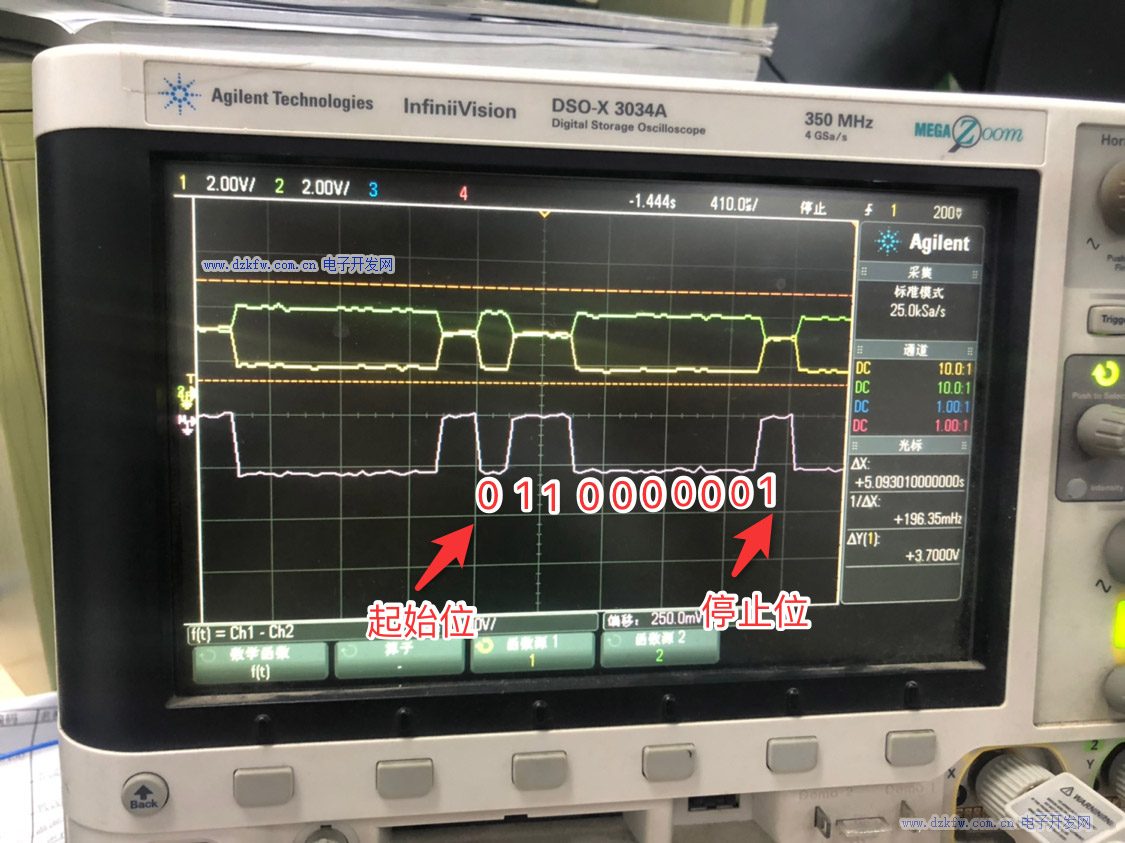

3.1 地址碼放大：

3.2功能碼放大：

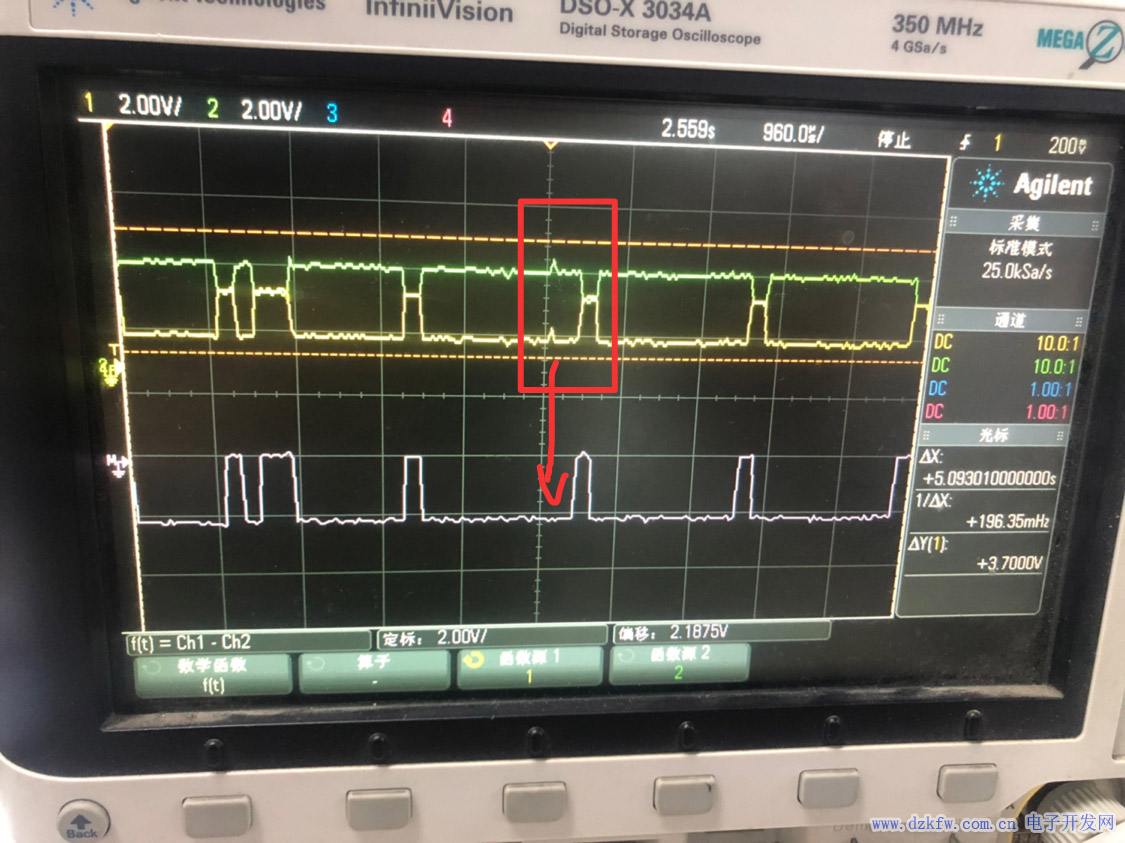

3.同時再多說一句。差分線抗共模干擾：如圖

方框里A B線同時受到共模干擾。然后A-B得到信號不失真
