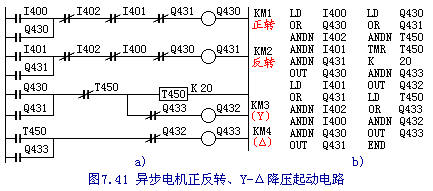

在電動機正反轉控制和Y-Δ降壓起動梯形圖的基礎上，很容易設計出正反轉、Y-Δ降壓起動控制梯形圖如圖所示。
　　正反轉起動時由Q430以及Q431的觸點并聯接通Q432，使KM3 通電實現電動機繞組的Y形連接。同時T450線圈通電開始延時，當延時時間到(2s)，T450動作，其常閉觸點打開，斷開Q432而使KM3斷電，也同時使T450自身斷電；與此同時，T450常開觸點閉合接通Q433并自鎖使KM4通電動作，電動機轉為Δ連接運行。
　　梯形圖中用Q432和Q433的常閉觸點實現軟件互鎖。
　　控制指令語句見圖7.41b)。
