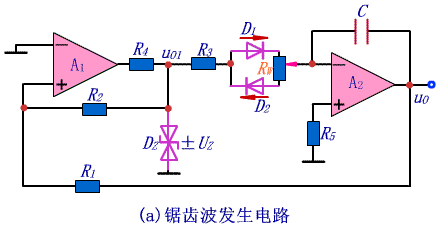

在三角波發生電路中，積分電路正向積分的時間常數遠大于反向積分的時間常數，或者反向積分的時間常數遠大于正向積分的時間常數，那么輸出電壓uO上升和下降的斜率相差很多，就可以獲得鋸齒波。利用二極管的單向導電性使積分電路兩個方向的積分通路不同，就可得到鋸齒波發生電路，如圖（a）所示。圖中R3的阻值遠小于Rw。

設二極導通時的等效電阻可忽略不計，電位器的滑動端移到最上端。

◆當uO1=+UZ時，D1導通，D2截止，輸出電壓uO隨時間線性下降；

◆當uO1=-UZ時，D2導通，D1截止，輸出電壓uO隨時間線性上升。

由于Rw>>R3，uO1和uO的波形如圖(b)所示。

調整R1和R2的阻值可以改變鋸齒波的幅值；調整R1、R2和Rw的阻值以及C的容量，可以改變振蕩頻率；調整電位器滑動端的位置，可以改變uO1的占空比，以及鋸齒波上升和下降的斜率。
