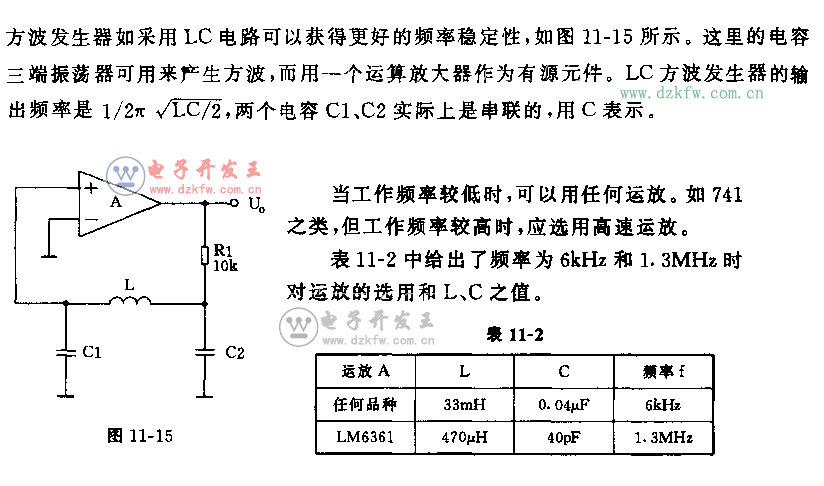

會員注冊LC方波發生器電路原理圖。方波發生器如采用LC電路可以獲得更好的頻率穩定性，如圖11-15所示。這里的電容三端振蕩器可以用來產生方波，而用一個運算放大器作為有源元件。
LC方波發生器電路，LC振蕩電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-10
Tags：方波,信號發生器,振蕩電路
