大家好，從這節課開始，我們學習在主程序之外的一些子程序知識。

我們先來了解一下程序的組織形式：

S7-200系列CPU控制程序由主程序OB1、子程序SBRO和中斷程序INTO組成，STEP7-Micro/WIN在程序編輯窗口為每個POU（程序組織單元）提供一個獨立的頁。主程序總是在第一頁，后面是子程序和中斷程序。

因?yàn)槊總�(gè)POU在程序編輯器窗口中是分頁存放的，子程序和中斷程序在執行到末尾時自動返回，不必加返回指令，在子程序和中斷程序中可以使用條件返回指令。

這里我們先來介紹一下，關于建立子程序的三種方式：

1、菜單建立方式：



2、程序塊建立方式：

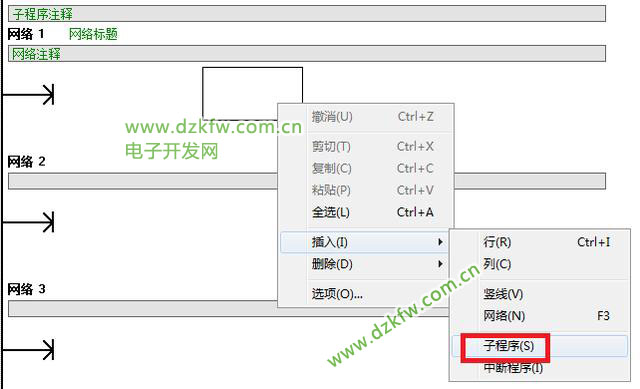

3、編輯區右鍵插入：



這里，我們說明一下PLC程序執行的規則：

1、PLC運行，默認執行主程序；如主程序中無與子程序關聯的指令內容，則子程序中的內容不被執行；

2、當主程序中設定了子程序執行條件，即條件滿足則執行子程序內容，并在子程序結束后返回主程序。

3、在執行子程序調用操作時，務必要保證主程序中調用的子程序名稱，與要執行的操作內容相一致。不能把指令放在子程序0里，卻在主程序中調用子程序1，那肯定是無效的。

4、在主程序中調用子程序模塊，可以從上部的“程序塊”和下部的“調用子程序”中拖拽過去。



經過插入、重命名之后，我們就有了多個子程序。并在主程序中，根據條件開展調用。



采用子程序模式，有以下幾個優點：

1、主程序可以分塊處理，便于查找故障；

2、提高執行效率（調用則執行，不調用不執行）。

下節課，我們學習“子程序與局部變量”
