逆變器工作原理

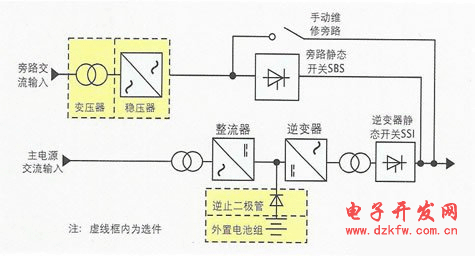

逆變器可以應用在UPS電源，電池充電到電池放電，直流電通過逆變器轉為交流電，向負載供電。
ACDC用整流電路實現，一般常用的整流電路有全橋、半橋、半波整流三種，電路的核心元件是二極管。
DCAC是把直流電變成交流電，在逆變電源上典型采用推挽電路實現，通過開關管將輸入的直流斬成兩路方向交替變化的直流，然后通過推挽變壓器輸出，推挽變壓器的次級線圈就可以得到交流電。
我們知道直流電是無法進行電壓直接升降的 而交流電就可以可以通過線圈 線圈的匝數比就是電壓比
逆變器的工作原理：
1.直流電可以通過震蕩電路變?yōu)榻涣麟?
2.得到的交流電再通過線圈升壓（這時得到的是方形波的交流電）
3.對得到的交流電進行整流得到正弦波
AC-DC就比較簡單了 我們知道二極管有單向導電性
可以用二極管的這一特性連成一個電橋
讓一端始終是流入的 另一端始終是流出的這就得到了電壓正弦變化的直流電 如果需要平滑的直流電還需要進行整流 簡單的方法就是連接一個電容
-----------------------------------------------------------------------------------------------------------------------------------
逆變器Inverter是一種DC to AC的變壓器，它其實與Adapter是一種電壓逆變的過程。Adapter是將市電電網的交流電壓轉變?yōu)榉�(wěn)定的12V直流輸出，而Inverter是將Adapter輸出的12V直流電壓轉變?yōu)楦哳l的高壓交流電；兩個部分同樣都采用了目前用得比較多的脈寬調制（PWM）技術。其核心部分都是一個PWM集成控制器，Adapter用的是UC3842，I
nverter則采用TL5001芯片。TL5001的工作電壓范圍3.6～40V，其內部設有一個誤差放大器，一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。
　　以下將對Inverter的工作原理進行簡要介紹：

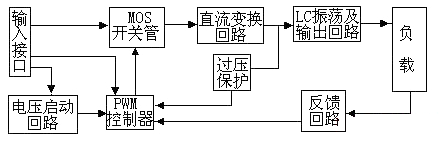

　　Inverter工作原理框圖
　　輸入接口部分：
　　輸入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主板上的MCU提供，其值為0或3V，當ENB=0時，Inverter不工作，而ENB=3V時，Inverter處于正常工作狀態；而DIM電壓由主板提供，其變化范圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，Inverter向負載提供的電流也將不同，DIM值越小，Inverter輸出的電流就越大。
　　電壓啟動回路：
　　ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。
　　PWM控制器：
　　有以下幾個功能組成：內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。
　　直流變換：
　　由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。
　　LC振蕩及輸出回路：
　　保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。
　　輸出電壓反饋：
　　當負載工作時，反饋采樣電壓，起到穩定Inventer電壓輸出的作用。
