MC34063反激電源,MC34063 FLYBACK CONVERTER

關鍵字：MC34063反激電源,

MC34063是單片雙極型線性集成電路，片內包含有溫度補償帶隙基準源、一個占空比周期控制振蕩器、驅動器和大電流輸出開關管，能輸出1.5A的開關電源。它僅使用幾個外接元件就能構成開關式升壓變換器、降壓式變換器和電源反向器。雖然變換效率比較低，但是由于是一老資格的IC，價格很低，所以，在一些低成本電路中還有著大量的應用。

最近，筆者因工作需要一種直流升壓電路，其輸入電源是10V～14.4V的蓄電池，輸出電壓是100V的直流，負載電流10mA。開始，我們按照MC34063給出的升壓變換器應用電路設計，但經過多次試驗，輸出電壓始終達不到要求，而且MC34063的應用還有著一條限制，即輸入、輸出電壓絕對值之和不能超過40V，否則IC不能安全穩定地工作。對于這一限制，說得清楚一點，就是要限制電路中電感的反電勢電壓值，否則，IC內部的開關管就有被擊穿的可能。

要完成既定的任務，還可以選用其他的器件和電路形式，但是，電路要相對復雜一些。經過分析和權衡，我們決定仍然把MC34063 IC作為核心，只是把電路中的電感換成一個升壓變壓器，靠升壓變壓器把電壓升高，然后在變壓器的次級接整流電路，把交流脈沖變?yōu)橹绷麟妷狠敵龉┙o負載，同時經電阻R4、R3分壓后反饋給IC1的第⑤腳(比較器反向輸入端，用于穩定輸出電壓)。

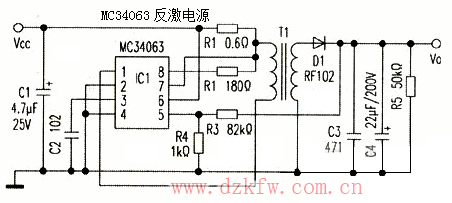

這樣做法有三大好處，一是升壓電路簡潔工作穩定，生產制造的工藝性好，適宜于批量生產；二是避開了輸出電壓絕對值之和不能超過40V的限制，可以確保器件的安全使用；三是電路成本低，電路中除了一個低成本IC和一個線繞小高頻變壓器以外，再?zèng)]有其他有源元件和可調元件(電路原理見附圖)。我們?cè)谠O(shè)計時，把電路的工作頻率選在100kHz左右，這樣升壓變壓器的尺寸就可以做得小一些，為了提高輸出電壓的負載調整率，可以在輸出端先接一個固定負載。

該款100V的升壓電路，經過實際測試，其電路的電壓調整率和負載調整率都優于0.2％。

   侯志俊  榮曉軍
