      特殊的電源電路(7905、7805、7812)，12v正負5V三電源電路


      作者：佚名    文章來源：本站原創    點擊數：    更新時間：2018-07-08

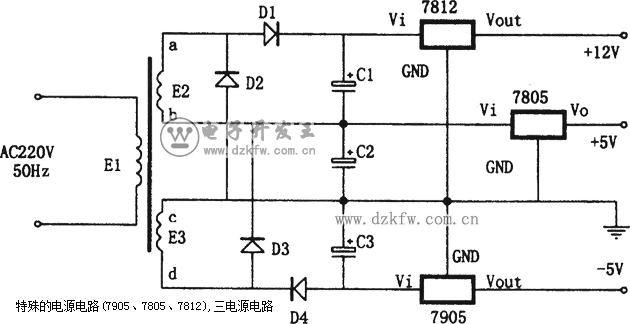

      如圖所示為一種特殊的電源電路。該電路雖然簡單，但可以從兩個相同的次級繞組中產生出三組直流電壓：+5V、-5V和+12V。其特點是：D2、D3跨接在E2、E3這兩組交流電源之間，起著全波整流的作用。 通過特殊的二極管組成的整流橋構成整流回路，再通過電容耦合，以下一個穩壓電源 三電源電路


      特殊的電源電路(7905、7805、7812),三電源電路









      Tags：整流橋,三電源,正負電源,12V,5v,穩壓電源
