TL494高電壓輸入的降壓DC-DC變換器,TL494 BUCK CONVERTER

關鍵字：TL494,降壓變換電路圖

網址：www.zhimadaxue.com

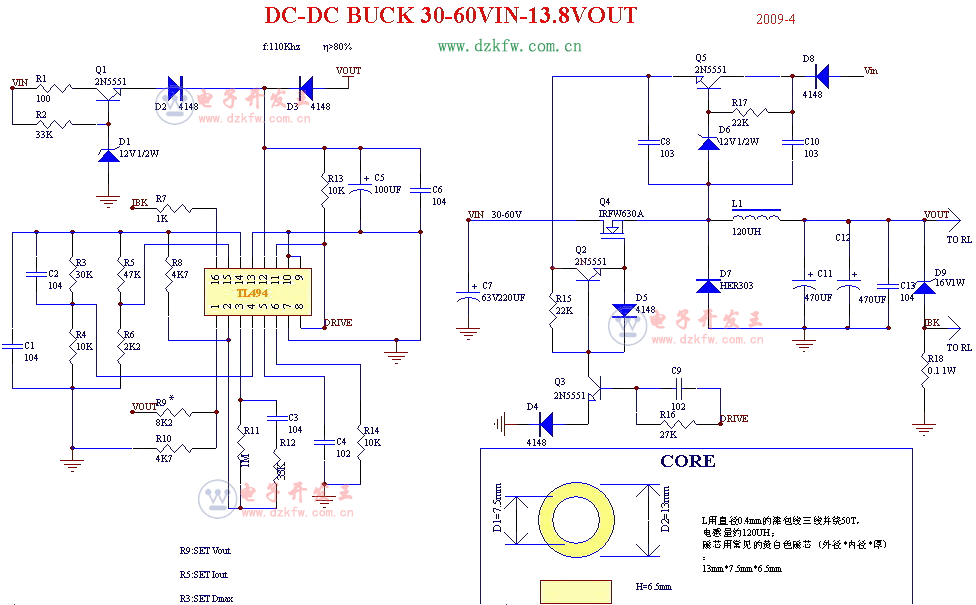

常見的DC-DC應用多是適合于較低的Vin/Vout電壓(小于30V-40V)。對于更高電壓輸入的情況則很少見，本文介紹一種以TL494為控制器，可以工作在60V輸入的降壓變換器。

適當修改零件規格即可以用于更高電壓。此電路工作在110Khz，效率高于80%。輸出電流可在0-2.2A(通過R5設置)

開關管MOSFET（IRFW630A）的驅動電壓取自自舉電路，使得柵極信號始終可以高出輸入電壓10V左右。使用MOSFET的好處是可以工作在高頻，還可以降低導通時的損耗。電路的工作頻率高也使得電感的體積減小。

元器件選取：

  D7要選用超高頻快恢復二極管，這里用的是HER303，用HER304-307也可以但導通壓降略高。肖特基二極管的話要選擇耐壓大于最高輸入電壓的型號；

C11，C12選用能工作在高頻并ESR較小的，低頻的電容甚至會明顯發熱并很快損壞，紋波也非常大；

所有小三極管用常見的2N5551，耐壓150V，開關速度尚可；

  MOSFET的選用，耐壓高于可能的最大輸入電壓即可，導通電阻越小越好，例如VINmax:50V，60N06即可；

  功率電感：使用常見的黃白色鐵粉磁芯，（外徑*內徑*厚度：13*7.5*6.5）。0.4mm的漆包線三線并繞50匝，電感量約120UH。注意這里不能用黑本色的磁芯（電感量大容易飽合）。

這個電感僅適合圖紙條件，如有較大變化請自行更改。

  保護二極管不小缺少，萬一開關管擊穿，VOUT=VIN，會直接損壞負載！用1W的穩壓管，標稱電壓高于輸出電壓幾V。更安全的作法是用一個單向可控硅加一個穩壓管和一個電阻的保護電路。

 其它：

 輸出電壓設置：R9

輸出電流限制：R5

最高占空比設置：R3（不用R3，占空比可以達到最大，適合輸入輸出壓差小的情況）
