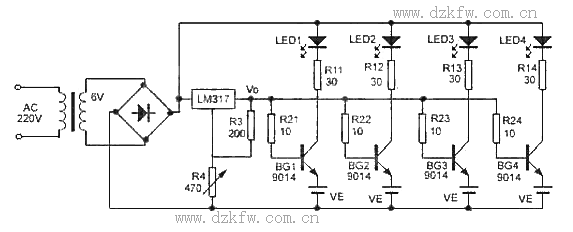

　　本充電器電路簡單，元件易取，它對各節鎳鎘電池分別充電，充足電即自停。電路見附圖所示，充電前，先調節R4，使三端可調穩壓器LM317的輸出電壓為預定值Vo，當充電電池的電壓Ve上升到Vo-0.65V時，晶體管截止，充電終止，同時相應的充電指示燈LED熄滅。其充電電流由R11-R14所限制。
