輸出電壓可調的通用電源,LT1072 regulated power supply

關鍵字：LT1072,可調電源電路圖

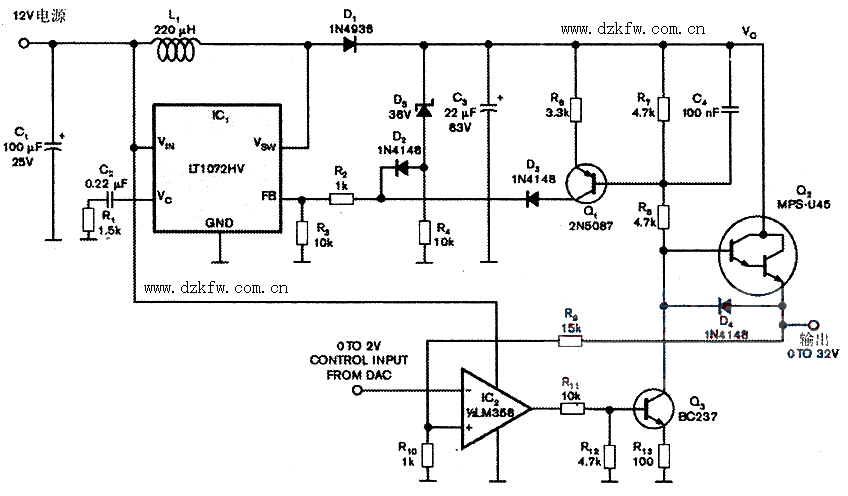

    附圖所示電路可在外部DAC(未示出)控制下為EEPROM提供編程電壓。還可以用一個電位器來代替該DAc．以建立從12v電源上工作．并能提供0v～32v可變輸出電壓的通用電源。凌特科技公司(Linear Technology)的LT1072HV型可變升壓開關穩壓器IC1，驅動一個由運放IC2、升壓級Q3及發射極跟隨器達林頓晶體管Q2組成的A類放大器。電阻器R9和R10將放大器的正相環路增益設定為1+(R9／R10)。
    當輸出電壓低于8V時．開關穩壓器IC1保持在關機模式．輸出級通過L1及D1拽取電流。Q1的集電極電壓Vc測得近似為11.4v(即12v減去D1的正向壓降)。晶體管Q1監視R7兩端的壓降，它只測量Q2的一部分集電極-基極電壓Vce.一旦Vcb超過1v，Q1的集電極電流保持高得足以使Ic1的反饋輸入高于1.25v．該電壓反過來又使IC1關機。隨著輸出電壓的增加．R7兩端的電壓差減小．并且當電壓差降至低于0.9v時，Q1的集電極電流減小，從而使饋給IC1的反饋電壓降低．并使其導通。若升壓穩壓器的輸出電壓增大．對于超過8V的所有輸出．Q1至IC1反饋環路將Q2兩端的集電極一發射極電壓差調整為恒定的3V。如果將IC2輸出接地，則Q3關斷并迫使Q2進入飽和，Q1周圍的反饋環路開路．并允許電路的輸出電壓增大。二極管D5及相關元件構成一個將IC1輸出限制為37v的過壓保護箝位電路。
    電阻分壓器R9和R10以及IC2確定輸出電壓的范圍。除選擇Q1及Q3的Vce額定值以承受所需的最高輸出電壓外，其他元件值并不重要。如果將D5、Q1及Q3替換成其他適當?shù)脑�件．則電路可提供與IC1最大輸出開關額定電壓(對于LT1072HV變體產品為75V)一樣高的輸出電壓。
