這款全自動交流穩壓器電路能大大延長昂貴電器的使用壽命，當輸入電壓為170V～270V時，穩定輸出電壓范圍為200V～240V，額定功率為2.5kW(只要對變壓器作微小修改，就可以增加或減小額定的功率）。采用變壓器隔離供電和取樣，保證調試、維修安全。該穩壓器具有高穩定度基準參考電壓源和兩級控制電路，整個電路基于單片雙運放集成電路，工作穩定可靠，抗干擾性能好。

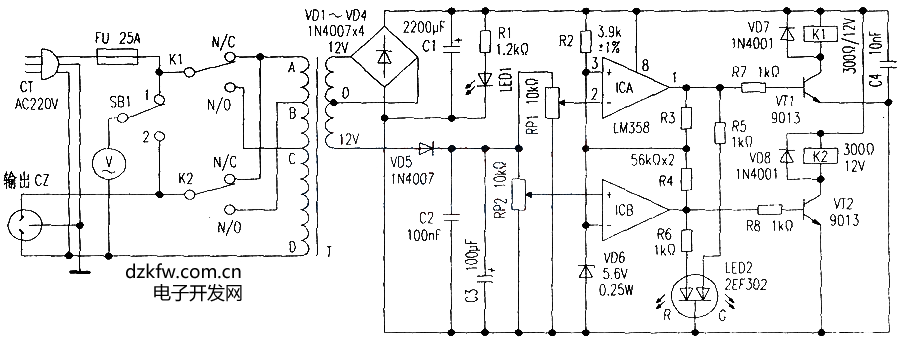

　　原理電路如附圖所示。

　　電源變壓器T次級取出兩組12V電壓，一組經VD1～VD4整流、Cl濾波為雙運放LM358和繼電器Kl、K2提供12V直流工作電壓。同時經限流電阻R2，由VD6穩定為5.6V，作比較器ICA、ICB的基準參考電壓；另一組則經VD5整流、C2、C3消噪濾波作電源誤差取樣電壓，經電位器RP1、RP2調整后作ICA、ICB的比較信號。電源變壓器T的初級兼作調壓器，有A(240V)、B(220V)、C(200V)三個插頭供繼電器Kl、K2觸點選擇。C2為輸出電源插座，F(xiàn)u為保險絲。輸入或輸出電壓由電壓表V指示（也可不用），SBI是選擇開關。
　　當輸入電壓VIN=200V～240V時，繼電器Kl、K2均不動作，它們的觸點位于常閉位置（附圖所示位置）。所以輸入電壓直接送至輸出插座C2而不經任何提升或降低，那輸出電壓VOUT=VIV；當輸入電壓低于200V時，Kl吸合，K2仍如于釋放狀態，此時輸入被接到T的C端，從而使輸出電壓得到提升。根據實測數據，當VIN=170V～200V時，輸出VOUT=205V～240V；當輸入電壓高于240V時，K2吸合，Kl釋放，此時輸入被接到T的B端，使輸出電壓得到降低。當VIN=240V～270V時，VOUT=210V～240V(實測值)。
　　LED1作電源指示，雙色發光管LED2作輸入電壓指示：VIN＜200V時，LED2綠管(G)亮；VIN＞240V時，LED2紅管(R)亮；VIN=200V～240V時，LED2兩管均不亮。
　　電路可安裝在一塊印刷線路板上，檢查無誤后，便可進行調試。調試方法和步驟為：
　　(1)將RPl旋至最上端，RP2旋至最下端。
　　(2)插上電源插頭CT，用另一只高精度調壓器使CT輸入電壓為200V（借助電壓表指示），緩慢下調RP1，使Kl剛剛吸合、LED2發綠光。
　　(3)使CT輸入電壓為240V，緩慢上調RP2，使K2剛剛吸合、LED2發紅光。
(4)當輸入電壓從170V～270V范圍時，輸出電壓及LED2發光應分三段如附表變化，否則應重新調整。若反復調整仍與附表相差較大，應檢查IC、VT1、VT2、Kl、K2是否不良及變壓器T鐵心是否過松、氣隙是否過大等。
