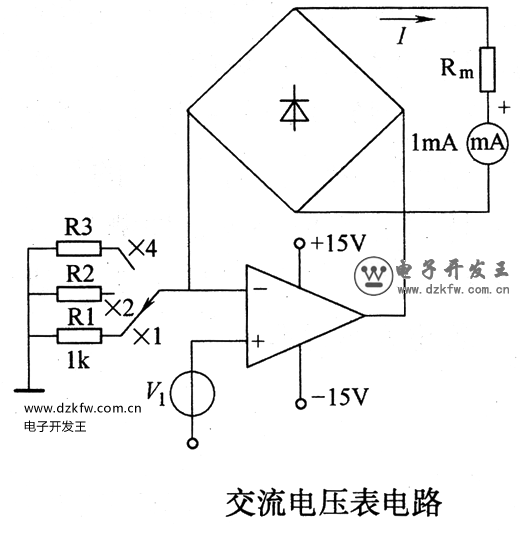

由運算放大器、二極管整流橋和直流毫安表組成的多量程交流電壓表電路如圖所示。圖中被測交流電壓加到運算放大器的同相端，因此，測量電路對信號源呈現很高的輸入阻抗。二極管橋路的表頭置于運算放大器的反饋回路中，以減弱它們對參數的影響。負反饋作用迫使R1兩端電壓等于被測交流電壓，流經R1的電流將流經橋路，表頭指示的是全波整流電流的平均值。交流電壓測量電路圖如下：
