用51單片機制作的廚房定時器
筆者熱衷制作，用單片機做一個簡單有趣的廚房定時器，既解決了實際的問題，又滿足了愛好實踐的愿望，于是就有了本文的這個制作。這個電路十分簡單，可以使用洞洞板直接焊接電路，制作用不了半天，無需調節，非常適合初學者練手制作。
該制作以5分鐘為一個計時單位，最多計時1小時，3V電池做電源，有蜂鳴器報警，工作時功耗為6mA左右(使用AT89C2051)，可以使用3V鈕扣電池，具有自動關機功能，不運行時耗電量可以忽略不計，單鍵操作，簡單方便。
電路圖

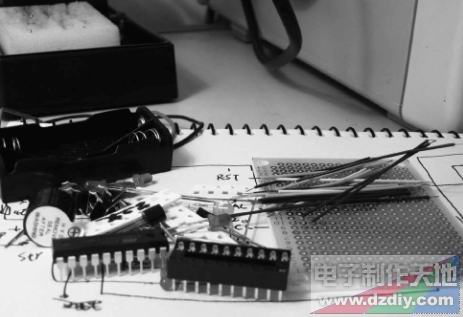

各種元件

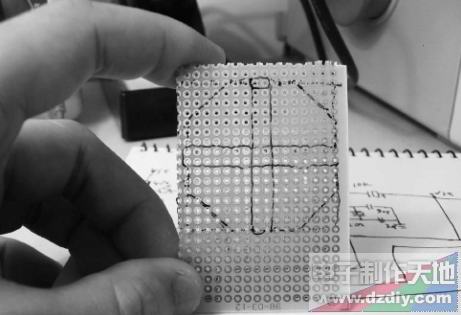

簡單規劃元件排布和走線


焊接正面圖

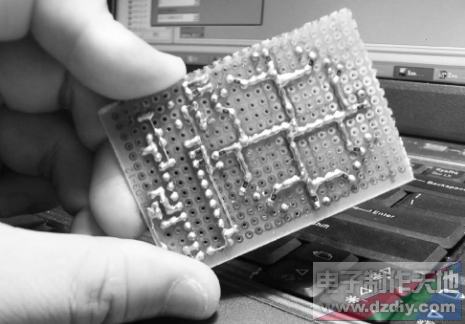

焊接背面圖

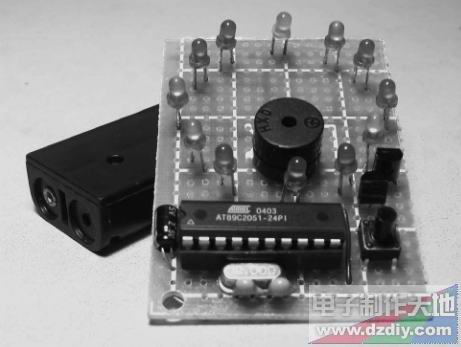

制作完成后的定時器


　　VT1為PNP的9012，當電路不工作時VT1的B極由R4得到高電平，VT1截止，AT89C2051無法從VT1的E極得到電源。當 SW1按下時，VT1的B極通過VD2和SB1接地，由高電平轉為低電平，VT1導通。此時AT89C2051得電，同時通過C1，R4復位。復位成功后 P3.7升為高電平，使得VT2導通，從而使VT1的B極保持低電平狀態，這時就算松開SB1，VT1也不會截止而導致MCU失電。當AT89C2051 有關機指令時，P3.7引腳會被拉低，此時VT2截止，VT1的B極電壓因此升高，VT1也截止，AT89C2051失電。SB1起到了開關電源和設置的作用。在AT89C2051沒有得電時，SB1和VD2組成電源啟動電路，AT89C2051得電后SB1和VD1組成功能鍵電路。VD1、VD2的作用是防止在3V 的VCC接通時的瞬間電路自動開機。 R8~R19是LED限流電阻。R6~R7是針對P1.0、P1.1增加的上拉電阻。C1復位電容可以選擇4.7~22μF的電解電容。如果不需要自動斷電功能，可以去掉VT1、VT2、R2~R5、VD1、VD2，VD2去掉后換成導線，3V 的VCC加裝一電源開關連到AT89C2051的VCC引腳。
　　本文的單片機代碼使用了時間觸發任務的編程方式，使用單片機上的定時器以20ms為時標，在每個時標到達時觸發一次計時，同時也用作按鍵讀取和LED顯示。這樣，不但可以使單片機代碼準確地實現計時功能，同時也使其更簡潔易讀且更方便修改、擴展功能。
　　本制作只有1個按鈕，12個LED代表時鐘的12個數字，使用方法極其簡單，裝上電池后電路處于關閉狀態。按鍵一次后，電源開啟，再按時則進行定時設置，每按一次，LED則跳到下一個LED，定時值加5min，停止按鍵幾秒后，會自動進入計時狀態，LED會以跑馬燈的形式指示當前計時及目標計時等，計時完成后，蜂鳴器響20s后自動斷電。在計數和蜂鳴的時候，再次按鍵則會停止工作并斷電。
