第二十一課：匯編程序的基本結構
程序編寫做到：
占用存儲空間少；
運行時間短；
程序的編制、調試及排錯所需時間短；
結構清晰，易讀、易于移植。

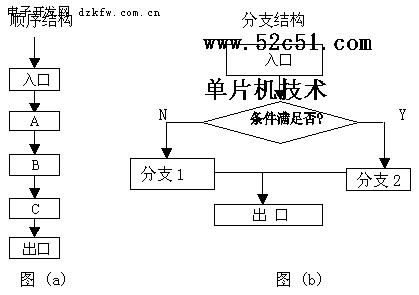

按結構化程序設計思想，任何復雜程序都可由順序結構、分支結構、循環結構等構成。

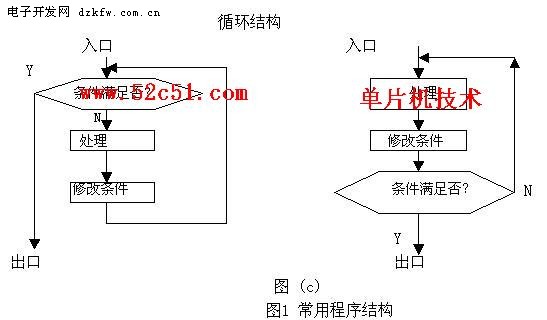

如圖1所示。


一、順序程序舉例

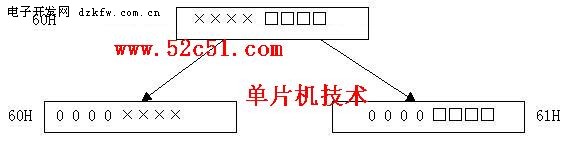

例1、設在外RAM的60H單元存有1個字節代碼，要求將其分解成兩個4位字段，高4位存入原單元的低4位，其低4位存入61H單元的低4位，且要求這兩個單元的高4位均為0，試編制完整程序。
解： 字節分解：

核心指令   ANL
           ORL 1000H
   MODE:   MODE：MOV R0，#60H
           MOVX A，@R0
           MOV B，A
           ANL A，#0F0H
           SWAP A
           MOVX @R0，A
           ANL B，#0FH
           MOV A，B
           INC R0
           MOVX @R0，A
           END
二、分支結構與分支程序設計
結構：根據不同的條件，進行相應的處理。
通常用條件轉移指令形成簡單分支結構。
如： 判（A） = Z 或 NZ ，轉移
判（CY）= 1 或 0 ，轉移
判=1 或 0 ，轉移
CJNE 比較不相等轉移
例3、設a存放在累加器A中，b存放在寄存器B中，要求按下式計算Y值，并將結果Y存于累加器A 中，試編寫程序。

解：本題關鍵是判a是正數，還是負數；由ACC7便知。
          ORG 1000H
      BR: JB ACC7，MINUS
          CLR C
          SUBB A，B
          SJMP DONE
   MINUS: ADD A，B
    DONE: SJMP ＄
          END
例4、設有兩個16位無符號數NA，NB分別存放在8031單片機內部RAM的40H、41H及50H、51H單元中，當NA > NB時，將內部RAM的42H單元清0；否則，將該單元置成全1，試編程。
解法I：因?yàn)闊o16位數的比較指令，所以，只能用8位數的比較指令。
（畫出流程框圖）
          ORG 2000H
     CMP: MOV A，50H
          CJNE A，40H，CMP1
          MOV A，51H
          CJNE A，41H，CMP1
          SJMP NHIGHE
    CMP1: JC HIGHE
  NHIGHE：MOV 42H，#0FFH
          SJMP DONE
   HIGHE: MOV 42H，#00H
    DONE: SJMP ＄
          END
上述程序中多次用到SJMP語句，該語句為無條件轉移語句。無條件語句應盡量少用，這樣可使程序結構緊湊而易讀，易理解。

解法II：先假設NA > NB，再來判斷是否NA ≤ NB
          ORG 3000H
    CMP2: MOV R0，#00H
          MOV A，50H
          CJNE A，40H，CMP3
          MOV A，51H
          CJNE A，41H，CMP3
          SJMP NHIGHE
    CMP3: JC HIGHE
          NHIGHE:MOV R0，#0FFH ；不大于標志
   HIGHE: MOV 42H，R0
          SJMP ＄
          END
循環結構不但使程序簡練，而且大大節省存儲空間。

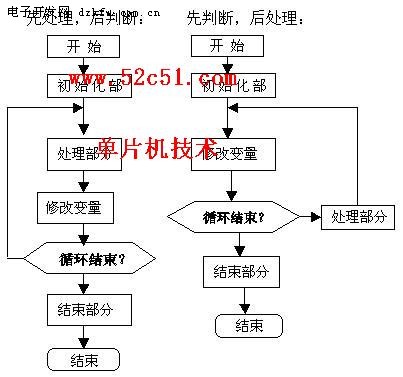

循環程序包含四部分:
初始化部分
循環處理部分（主體）
循環控制部分（修改地址指針、修改變量、檢測循環結束條件）
循環結束部分（對結果分析、處理，存放結果）

循環有:單循環、多重循環。
循環次數已知，可用計數器控制循環次數；
循環次數未知，按問題條件控制循環是否結束。
一、單循環程序
1、循環次數是已知的程序
例1、已知片外RAM的10H單元存放8位二進制數，要求將其轉移成相應的ASCII碼，并以高位在前，低位在后的順序，依次存放到片外RAM以11H為首地址的連續單元中，試編程。

解:先將中間單元置成30H，然后判欲轉換位是否為1，
若是，則將中間單元內容加1；否則，中間單元內容保持不變。
通過左移指令實現由高到低的順序進行轉換。
         ORG 1000H
  START: MOV R2，#08H    ；循環計數初值（循環次數已知）
         MOV R0，#10H    ；地址指針初值
         MOVX A，@R0     ；取數
         MOV B，A        ；暫存B中
   LOOP: MOV A，#30H     ；將中間單元（A）置成30H
         JNB B.7，NA     ；判斷轉換的二進制位為0否？
                         ；若是轉NA
         INC A           ；1的ASCII碼“31H”
     NA: INC R0          ；修改地址指針
         MOVX @R0，A     ；存放轉換的結果
         MOV A，B
         RL A，B         ；作好準備，判斷下一位
         MOV B，A        ；暫存
         DJNZ R2，LOOP   ；判斷轉換結束否？未完繼續
         SJMP ＄
         END
2）循環次數未知的程序
例2、設用戶用鍵盤輸入長度不超過100字節的字符串放在8031單片機外部RAM以20H為首地址的連續單元，該字符串用回車符CR（‘CR’= 0DH）作為結束標志，要求統計此字符串的長度并存入內部RAM的1FH單元中。
解：從首單元開始取數，每取一數判斷其是否為‘CR’，是則結束。
         ORG 1000H
   STADA DATA 20H
   SLANG DATA 1FH
         MOV R0，#STADA-1
  CMCR2: MOV B，#0FFH
         INC R0
  CRLOP: INC B
         MOVX A，@R0
         CJNE A，#0DH，CRLOP
         MOV SLANG，B
         SJMP ＄
         END
2、多重循環設計
循環體中還包含著一個或多個循環結構，即雙重或多重循環。

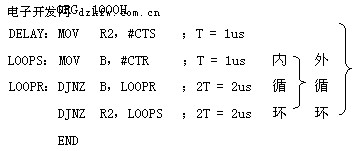

例3、設8031使用12MHz晶振，試設計延遲100ms的延時程序。
解：延時程序的延遲時間就是該程序的執行時間，通常采用MOV和DJNZ二指令。
T = 12 / fosc = 12 / （12×106）= 1us

內循環延時：
（1 + 2 × CTR）T = 500us（假設）
則CTR = 250
實際延時：[1 + 2 × 250] × 1us = 501us

外循環延時：T +（501 + 2T）× CTS = 100ms = 100 000us
所以 ， CTS = 198.8 取 199
實際延時：[1 + （501 + 2）×199] = 1000.98ms

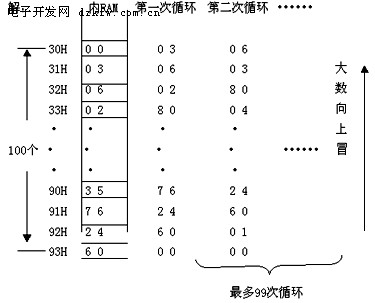

例4、設在8031內部RAM中存一無符號數的數組，其長度為100，起始地址是30H，要求將它們從大到小排序，排序后仍存放在原區域中，試編者按程。

這就是所畏的“冒泡法”。
實際上大多情況，用不到99次循環，排序就結束。為了提高排序速度，程序中可設一交換標志位，如10H位，
每次循環中：若有交換則 SETB 10H
若無交換則 CLR 10H
每次循環結束時，測10H位，判斷排序是否結束。
          ORG 1000H
          MOV R0，#30H
  BUBBLE: MOV B，#64H
          CLR 10H
          DEC B
          MOV A，@R0           ；長度計數
    LOOP: MOV 20H，A           ；暫存，為交換作準備
          INC R0
          MOV 21H，@R0
          CJNE A，21H，BUEU    ；若（20H）≠（21H）轉移
          JNC BUNEXT           ；（20H）≥（21H）轉移
    BUEU: MOV A，@R0           ；若（20H）< （21H）則交換
          MOV @R0，20H
          DEC R0               ；使R0退格指向小地址
          MOV @R0，A
          INC R0               ；恢復R0指向大地址
          SETB 10H             ；置交換標志
          DJNZ B，LOOP
  BUNEXT: JB 10H，BUBBLE       ；判斷標志位為1否？若為1，則繼續
          END
