我們知道，RSR232串行口傳輸協議的最大有效距離是10M，且為有線傳輸，這給一些需要遠距離傳輸控制帶來很大的不便。根據課題需要，我們設計了一種基于特高頻（300M以上）無線傳輸方法，實際使用效果連好，能滿足一般的傳輸和控制，可應用于微機、單片機等控制領域。對于誤碼率要求較高的場合，建議采用CRC編碼減少誤碼率。

一、調制與發射

      常見的模擬調制方式有調幅、調頻和調相，常見的數字調制方法有頻移鍵控、幅移鍵控等。OOK調制方式雖性能較差，但電路簡單實現容易，工作穩定，被廣泛應用于無線防盜和保安領域。如汽車、摩托車報警器，倉庫大門，以及家庭保安系統中，大多使用這一類型電路。見圖1

       早期的發射器使用的是LC振蕩電路，但該電路受分布參數的影響太大， 頻率漂移較為嚴重，穩定性不好，且調試復雜，現已基本不用。取而待之的是高穩定性的新型器件，常見的有聲表濾波器、陶瓷諧振器等。
       聲表濾波器在高頻電子通訊中應用很廣泛。這種濾波器體積小，重量輕，中心頻率可做的很高，相對帶寬較寬，具有理想矩形系數的選頻特性。并且這種濾波器可采用與集成電路工藝相同的片面加工工藝，制造簡單，成本低，重塑性和設計靈活性高，可大量生產和加工，是一種應用日益廣泛的濾波器。

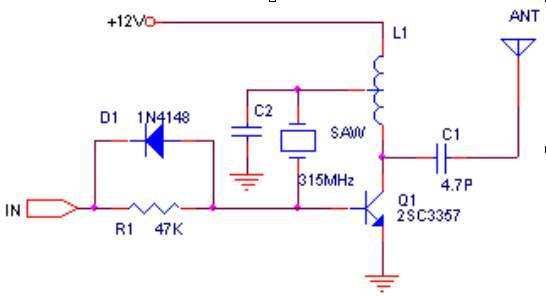

       與晶振電路相比，聲表振蕩電路簡單多了。圖1電路為常見的發射機電路，由于使用了聲表器件，電路工作非常穩定，即使手抓天線、聲表器或電路其他部位，發射頻率均不會漂移。本電路有效傳輸距離可達200米以上。
       利用某些陶瓷材料的壓電效應構成的濾波器，稱為陶瓷濾波器。常用的陶瓷濾波器是由鈦酸鉛[Pb（ZrTiO3）]制成。
       與其他濾波器相比較，該濾波器制作工藝簡單，且能方便的焙制成各種形狀，適合濾波器的小型化；而且耐熱性耐濕性能較好，很少受外界影響。其QL值通常為幾百，比LC濾波器的高，但比石英晶體振蕩的低。因此做濾波器時通頻帶沒有石英晶體那樣窄，選擇性也比石英晶體濾波器差。目前陶瓷濾波器被廣泛應用于接收機和其他儀器。

二、接收與解調

        常見的接收電路有超再生電路和超外差電路，超再生電路成本低，功耗可小到100uA左右，調整良好的超再生電路靈敏度和一級高放、一級振蕩、一級混頻以及兩級中放的超外差接收機差不多。但超再生電路的工作穩定性和選擇性都比較差，所以抗干擾能力也很差。
超外差電路的靈敏度和選擇性都可以做得很好，現在有許多公司生產了許多接收超外差單片電路，只要外接很少的元件就能解調出調制信號。如美國Micrel公司推出的單片集成電路接收及解調電路MICRF001和MICRF002，它們是專為無線數字通信設計的解調電路，只要很少的外圍元件就可以將模擬調制的高頻信號解調出數字信號，使用非常簡單。


四、單片機全雙工無線傳輸方案

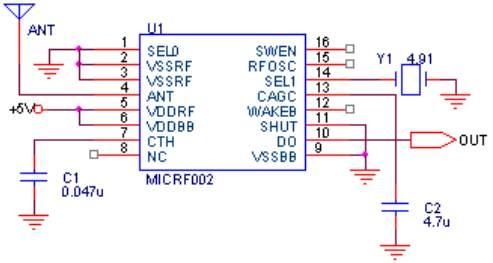

        發射電路采用圖1電路，接收電路采用圖2電路，通信距離不小于200M。ICRF002美國Micrel公司推出的單片集成電路，可完成接收及解調。MICRF002是MICRF001的改進型，與 MICRF001相比，功耗更低，并具有電源關斷控制端，可方便的與單片機接口。MICRF002性能穩定，使用非常簡單。，ICRF002使用陶瓷諧振器，換用不同的諧振器，接收頻率可覆蓋300-440MHz。MICRF002具有兩種工作模式：掃描模式和固定模式。掃描模式接受帶寬可達幾百KHz。此模式主要用來和LC振蕩的發射機配套使用，因為，LC發射機的頻率漂移較大，掃描模式下的數據通訊速率約為每秒2.5KBS。固定模式的帶寬僅幾十 KHz，此模式用于和使用晶振穩頻的發射機配套，數據速率可達每秒鐘10KBytes。工作模式選擇通過MICRF002的第16腳（SWEN）實現。另外，使用喚醒功能可以喚醒譯碼器或CPU，以最大限度地降低功耗。
圖3是AT89C52組成的256路點滴數據采集系統的主機原理圖，主機與從機之間可無線全雙工串行通信。單片機串行口發送端與圖1電路的數據輸入端相連，數據接收端與圖2電路的數據輸出端相連。AT89C52的通訊撥特率設置為 9.8KB，T2工作于方式2，用作撥特率發生器。顯示和鍵盤管理用的是HD7279芯片。該芯片屬于I2C總線器件，能管理64個鍵盤和16位數碼管，或者64位LED，使用非常方便。
