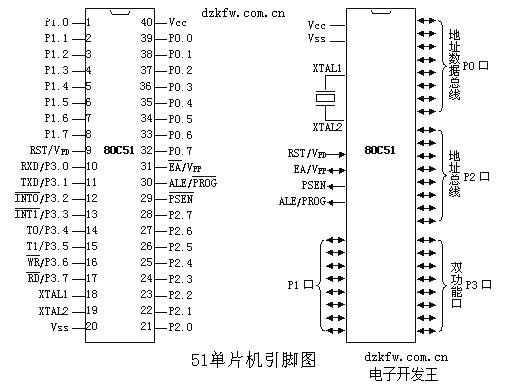

單片機的40個引腳大致可分為4類：電源、時鐘、控制和I/O引腳。
⒈ 電源:
         ⑴ VCC - 芯片電源，接+5V；
         ⑵ VSS - 接地端；

⒉ 時鐘:XTAL1、XTAL2 - 晶體振蕩電路反相輸入端和輸出端。

⒊ 控制線:控制線共有4根，
  ⑴ ALE/PROG:地址鎖存允許/片內EPROM編程脈沖
      ① ALE功能：用來鎖存P0口送出的低8位地址
      ② PROG功能：片內有EPROM的芯片，在EPROM編程期間，此引腳輸入編程脈沖。
  ⑵ PSEN:外ROM讀選通信號。
  ⑶ RST/VPD:復位/備用電源。
       ① RST（Reset）功能：復位信號輸入端。
       ② VPD功能：在Vcc掉電情況下，接備用電源。
  ⑷ EA/Vpp:內外ROM選擇/片內EPROM編程電源。
       ① EA功能：內外ROM選擇端。
       ② Vpp功能：片內有EPROM的芯片，在EPROM編程期間，施加編程電源Vpp。

⒋ I/O線
  80C51共有4個8位并行I/O端口：P0、P1、P2、P3口，共32個引腳。P3口還具有第二功能，用于特殊信號輸入輸出和控制信號（屬控制總線）。

   拿到一塊芯片，想要使用它，首先必須要知道怎樣連線，我們用的一塊稱之為89C51的芯片，下面我們就看一下如何給它連線。

1、 電源：這當然是必不可少的了。單片機使用的是5V電源，其中正極接40管腳，負極（地）接20管腳。
2、 振蒎電路：單片機是一種時序電路，必須供給脈沖信號才能正常工作，在單片機內部已集成了振蕩器，使用晶體振蕩器，接18、19腳。只要買來晶體震蕩器，電容，連上就能了，按圖1接上即可。
3、 復位管腳：按圖1中畫法連好，至于復位是何含義及為何需要復要復位，在單片機功能中介紹。
4、 EA管腳：EA管腳接到正電源端。 至此，一個單片機就接好，通上電，單片機就開始工作了。

  我們的第一個任務是要用單片機點亮一只發光二極管LED，顯然，這個LED必須要和單片機的某個管腳相連，不然單片機就沒法控制它了，那么和哪個管腳相連呢？單片機上除了剛才用掉的5個管腳，還有35個，我們將這個LED和1腳相連。（見圖1，其中R1是限流電阻）

  按照這個圖的接法，當1腳是高電平時，LED不亮，只有1腳是低電平時，LED才發亮。因此要1腳我們要能夠控制，也就是說，我們要能夠讓1管腳按要求變?yōu)楦呋虻碗娖健＜慈晃覀円�控�?腳，就得給它起個名字，總不能就叫它一腳吧？叫它什么名字呢？設計51芯片的INTEL公司已經起好了，就叫它P1.0，這是規定，不能由我們來更改。

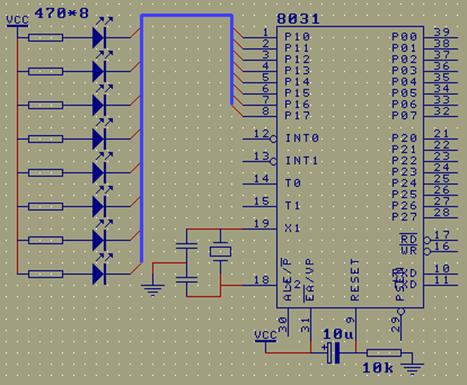

   圖1

  名字有了，我們又怎樣讓它變'高'或變'低'呢？叫人做事，說一聲就能，這叫發布命令，要計算機做事，也得要向計算機發命令，計算機能聽得懂的命令稱之為計算機的指令。讓一個管腳輸出高電平的指令是SETB，讓一個管腳輸出低電平的指令是CLR。因此，我們要P1.0輸出高電平，只要寫SETB P1.0，要P1.0輸出低電平，只要寫 CLR P1.0就能了。

  現在我們已經有辦法讓計算機去將P10輸出高或低電平了，但是我們怎樣才能計算機執行這條指令呢？總不能也對計算機也說一聲了事吧。要解決這個問題，還得有幾步要走。第一，計算機看不懂SETB CLR之類的指令，我們得把指令翻譯成計算機能懂的方式，再讓計算機去讀。計算機能懂什么呢？它只懂一樣?xùn)|西——數字。因此我們得把SETB P1.0變?yōu)椋―2H,90H ），把CLR P1.0變?yōu)?（C2H,90H ），至于為什么是這兩個數字，這也是由51芯片的設計者--INTEL規定的，我們不去研究。第二步，在得到這兩個數字后，怎樣讓這兩個數字進入單片機的內部呢？這要借助于一個硬件工具"編程器"。如果你還不知道是什么是編程器，我來介紹一下，就是把你在電腦上寫出來來的代碼用匯編器等編譯器生成的一個目標燒寫到單片機的eprom里面去的工具，80c51這種類型的單片機編程是一件很麻煩的事情，必要要先裝到編程器上編程后才能在設備上使用，而目前最新的AT89s51或者STC89C51單片機能支持在線編程功能，不用拔出來利用簡單的電路就可以實現把代碼寫入單片機內部，本站有詳細的編程器制作教程下載。

 下面我們來實戰一下：下圖(圖2)所示的軟件名字叫keil —>點此下載，是用來編寫程序代碼并生成一個可以寫入到單片機芯片的Hex文件（我們?nèi)艘�控制單片機只能用匯編語言或者C語言而單片機不認識怎么辦呢？所以keil這個軟件就把程序語言轉換成了一種特定格式的Hex文件，只要把這個文件下載到單片機芯片單片機就會按我們程序的思路來運行）

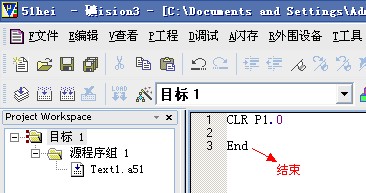

圖2 （keil編程軟件） —>  本例keil工程文件點此下載 keilc 點亮一個燈

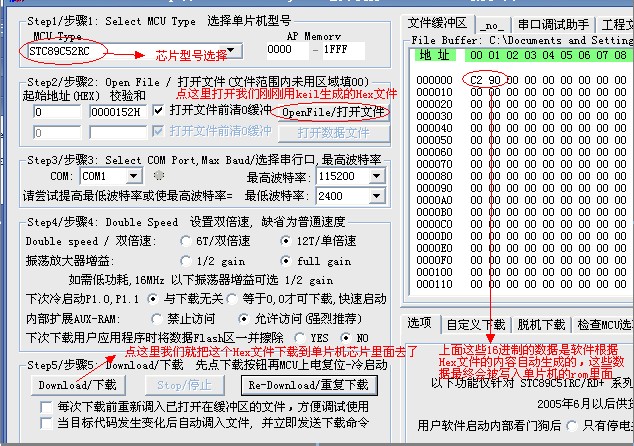

       圖3（下載軟件） —> 點擊此處下載

    好了…… ，我們把 SETB P1.0 這條匯編語句用keil軟件編譯生成Hex文件，然后用圖3所示的軟件和圖1所示的硬件（用串口連接電腦）下載到我們已經做好的電路板上的單片機芯片里去（圖省事的話建議直接買個開發板），然后接通電源……什么?燈不亮？這就對了，因?yàn)槲覀儗戇M(jìn)去的指令就是讓P10輸出高電平，燈當然不亮，要是亮就錯了。所以要將keil編緝區的內容改為CLR P1.0，重新編譯生成Hex文件，重新下載，接電，好，燈亮了。因?yàn)槲覀儗懭氲腍ex就是讓P10輸出低電平的指令。這樣我們看到，硬件電路的連線沒有做任何改變，只要改變寫入單片機中的內容，就能改變電路的輸出效果。
