用CD4017制作的交流220V無級調光、調速電路

按鍵式手控調光調速電路實際上是一例交流電源調壓電路，它通過調節雙向晶閘管的導通角，控制其導通程度，實現交流電源的調壓。將這種電路用于具體的燈光或電動機控制，可實現其調光調速功能，電路組成如圖所示。

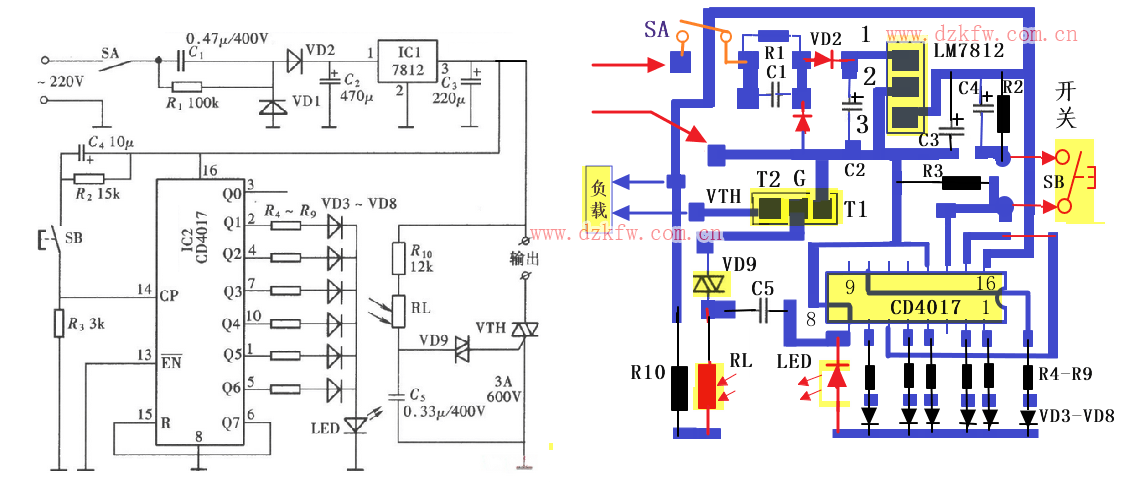

原理圖及線路板圖：

用CD4017制作的直流12V無級調光、調速電路

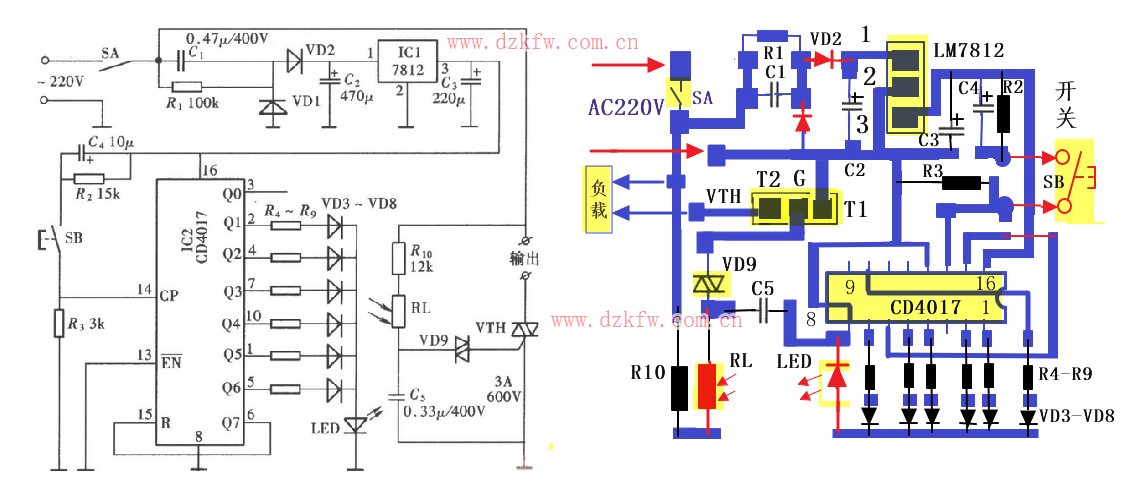

原理圖及線路板圖：
