延遲電子熔絲,Electronic fuse circuit diagram

關鍵字：電子保護電路

作者：沈友

    本文介紹的延遲式電子熔絲，是參考延遲保險絲的原理設計的．它既能避免電動機、彩電等在開機瞬間產生大電流沖擊時的誤動作。

    工作原理

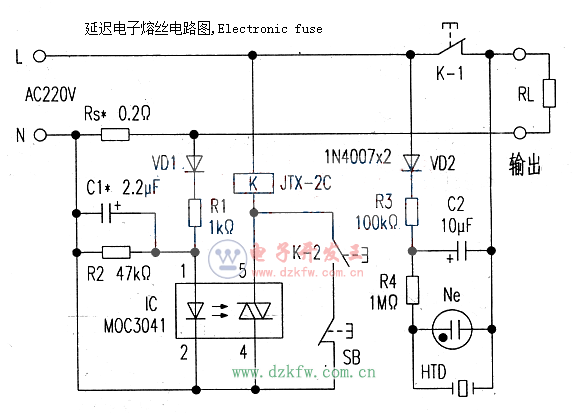

    延遲式電子熔絲電路如附圖1，它由熔絲可“熔斷”聲光報警兩部分組成。負載RL工作正常時，取樣電阻RS兩端壓降很小，不足以使光耦合器Ic工作，交流繼電器K也不工作，其常閉觸點K-1處于閉合狀態，220V交流市電經RS、K-1向負裁RL供電。因某種原因導致負載電流增大時，RS上的壓降增大，經VD1整流后使光耦合器Ic輸入級發光二極管發光，IC輸出級光敏可控硅受光后導通，繼電器K獲220V交流電壓后吸合，其觸點狀態發生轉換，K-1切斷負載RL供電，并啟動“熔斷”聲光報警電路工作；與此同時，K-2閉合，使繼電器K自鎖。在負載過流故障排除后，需按一下常閉按鈕SB，將供電回路瞬間斷開使繼電器K釋放，負載才能恢復供電。

    在電子熔絲“熔斷”時，由于K-l斷開，報警電路經RS、RL獲220V交流電壓。經VD2整流、R3限流、C2濾潑后得到300V以上的直流電壓。由于壓電陶瓷蜂鳴片HTD具有一定的極間電容，所以300V以上直流高壓經R4向HTD充電，當HTD所充電壓達到氖燈Ne的啟輝電壓(通常為70～100V)時，Ne導通放電并發光，迅速泄放HTD上的電荷。而后HTD再次被充電、放電，如此形成振蕩，使氖燈Ne閃爍發光，HTD產生鳴叫聲．

    當供電回路出現瞬時大電流(如彩電或感性負載開機)時，由于R1、C1充電延時作用，Ic內發光管電壓不能立即達到開啟電壓而不發光，暫短的沖擊大電流過后，c1會通過R2放電達到平衡電壓，不致使電子熔絲“熔斷”。只有連續大電流對C1充電，方能使光耦合器IC輸入電壓升高而導通，使繼電器K吸合動作。

  元件選用及制作

  RS可用多股大功率電爐絲并聯制得，其阻值由限流需要決定，當RS為0.2Ω左右時，額定“熔斷”電流在10A左右。Ic選用MOC3041等較大功率的光耦可控硅：以便直接驅動繼電器。K選用線圈額定電壓為220V交流繼電器，觸點容量可根據負載選擇，亦可通過繼電器推動觸點容量更大的交流接觸器。Ne可用試電筆中的氖燈，HTD最好使用帶助音腔的品種，其余元件無特殊要求。

    全部元件安裝完畢并檢查無誤后，可進行調試，調試主要是c1容量．既妻保證負載過流時繼電器K動作，又要使瞬間大電流正常通過即可。
