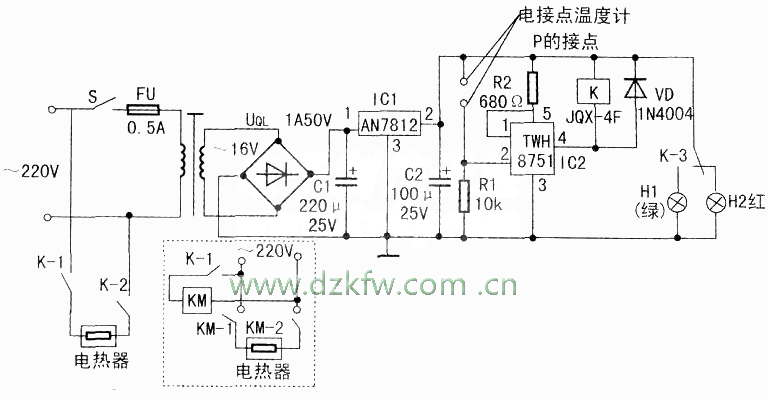

工業中的許多場合和工藝都需要將溫度控制在某一確定值（恒溫控制）．以滿足不同的需求。下面介紹的恒溫控制裝置（電路如圖所示），工作穩定可靠，使用方便，制作簡單，可滿足多種用途和需要恒溫的場合使用。
　　
　　工作原理
　　
　　工作前首先在電熱點溫度計P上設定所需的恒溫值（即P點的接點接通時所對應的溫度值），然后接通電源開關S，三端集成穩壓器AN7812輸出直流12V電壓供電路用。初時溫度較低，P的接點開路，功率開在集成電路TWH8751的②腳為低電平，處于導通狀態，繼電器K得電吸合，電熱器通電升溫，綠指示燈H1點亮。當溫升達到設定的恒溫值時，P的接點接通，TWH8751②腳由原低電平變?yōu)楦唠娖剑琓WH8751便由原導通變?yōu)榻刂範顟B(tài)，使K失電釋放，電熱器斷電停止加熱，H1熄滅而紅指示燈H2點亮。一般時間后溫度略降，P的接點自動斷開．TWH8751的②腳再次變?yōu)榈碗娖绞蛊鋵?dǎo)通，K和電熱器則再次通電工作。
　　
　　工作期間電路重復上述工作過程，使溫度恒定在設定值。




　　
　　元件選擇及安裝
　　
　　T為功率8--10W的電源變壓器，其次級繞組電壓為16~18V。IC1是三端集成穩壓器7812，IC2是一種新穎的用途廣泛但價格便宜的中小功率開關集成電路TMH875．它的內部包括放大器、比較器、選通門和功率輸出電路等，適宜在各種控制系統中使用。其外形和引腳排列如右圖所示。P為WXG型可調式電接點水銀溫度計，測溫范圍可依據使用情況選定。注意：P的電熱點允許通過的電流較小，一般為20mA以內，因此不得把接點直接串入用電器回路中使用，而必須采取一定的措施（上為一例）以實現用小電流控制大功率的用電器。P的感溫部位應穩固裝在電熱器所在的設備內，以便對電熱器的溫度進行測量和控制，其示值部位則應能清晰觀察到。H1、H2為工作電壓12—16V的小電珠。現電路可控制電熱器的功率是500W以內，若電熱器的功率大于500W．則需在K和電熱器之間加接一只交流接觸器KM(如圖1中虛線框內所示)，KM為CJ20型，線圈工作電壓AC220V．額定電流值可根據電熱器的功率大小而確定。
