輕松制作警笛音發聲器,Alarm sound generator

關鍵字：報警聲音電路圖

作者：蔡自治

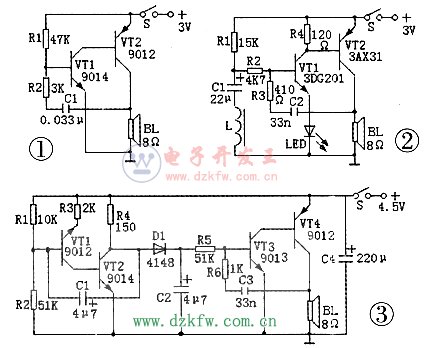

    在制作報警器一類的電器時。就要用到警笛音發聲器．以便在使用時能給人以警示。制作能夠發直聲的電路很簡單，只需6只元器件即可，電路見圖1。這個電路叫互補自激振蕩發聲器。該電路中，R2和C1為反饋元件，從VT2的輸出端將信號反饋到VT1的輸入端．構成正反饋，以形成電路的自激振蕩。調整R2和C1的數值，司改變自激振蕩的頻率，即音調。C2的容值可取0.01~0.068μF，若取0.033μF時，頻率約為1000Hz。若C2的容值取小，則頻率高，聲調尖；若C2的容值取大，則頻率低，聲調悶。喇叭可采用8Ω/0.5W或0.25W動圈式的。

    上面介紹的發聲器發出的警聲為音調不變的直聲“嗚——”，給人的警示聲不夠明顯。如果發聲器能夠發出“嗚哇-嗚哇”的變調警聲，則警示效果要明顯得多。變調的警笛音發聲器電路圖是以圖1為基礎，增加了C2和L，并在VT1的發射極串聯了1只紅色LED作閃光警示用，電路見圖2。工作原理：電源經R1和L向C2充電，因L的反電勢作用，C2充電過程延長，在一定時間內C2的正電位被箝位在低電位，音頻振蕩器不工作。當C2正端的電位上升至VT1發射結導通電壓時，兩互補管均導通，振蕩器迅速起振，BL發聲；同時，C2繼續充電。隨著C2正端電位的上升，達到滿值時，經C3、BL及L迅速放電．放電到C2端電壓為0v時，振蕩器停報。以上過程為一個周期，如此循環往復，發聲器就發出“嗚哇--嗚哇”的嗚叫聲，同時LED也隨著閃閃發光。該電路中的C2容值選擇大些時．電充滿用的時間長，“嗚哇”聲的節奏變慢；L是用收音機里的輸入變壓器初級線圈。制作時．如果沒有L，可按電路3制作。該電路中，用C1作反饋，為4.7μF時，振蕩頻率約為2Hz。調整C1的容值，可以改變警笛聲變化的周期，即“嗚哇”聲節奏的快慢；C1的容值越大，“嗚哇”聲的間隔時間就越長。工作原理：接通電源后，由VT1,VT2等構成的超低頻互補振蕩器先工作，輸出正脈沖信號期間經D1給c2充電，當c2兩端電壓升高至VT3發射結導通電壓時，VT4也同時導通．由VT3,VT4,C3、R6等組成的音頻振蕩器開始工作；C2兩端的電壓通過R5、VT3的發射結進行放電，使C2端電壓逐漸降低．也使VT3、VT4輸出的正脈沖寬度變窄，導致輸出的音頻變高。C2兩端的電壓往復作周期性變化，對音頻振蕩電路起調制作用，使電路音頻信號的頻率發生周期性地變化，BL就會發出“嗚哇--嗚哇”的警笛聲。制作發聲器，使用元器件的數值和電源電壓并不十分嚴格。初學者在組裝時，不要死板硬套．而要大膽實踐，靈活掌握。
