本文只是簡單介紹一下初學者如何用Proteus 6 Professional來仿真AVR單片機，至于Proteus 6 Professional 的其他功能在這里暫不做介紹，有興趣的請參看Proteus 6 Professional的英文幫助文檔。

一、Proteus 6 Professional 簡介

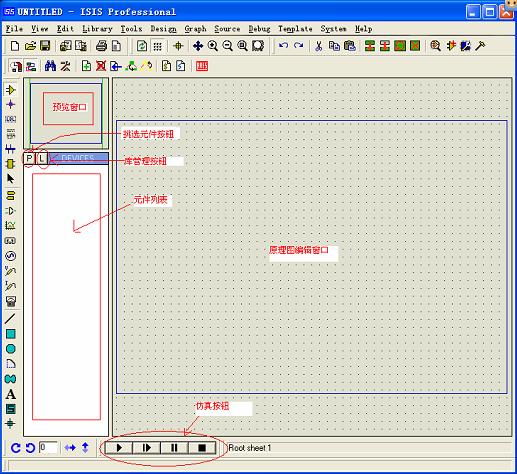

Proteus 6 Professional的窗口界面：


先簡單介紹各部分的作用：
1．原理圖編輯窗口（The Editing Window）：顧名思義，它是用來繪制原理圖的。注意，這個窗口是沒有滾動條的，你可用預覽窗口來改變?cè)�理圖的可視范圍。同時，它的操作是不同于常用的 WINDOWS應用程序的，正確的操作是：中鍵放縮原理圖；左鍵放置元件；右鍵選擇元件；雙擊右鍵刪除元件；先右鍵后左鍵編輯元件屬性；先右鍵后左鍵拖動元件；連線用左鍵，刪除用右鍵。

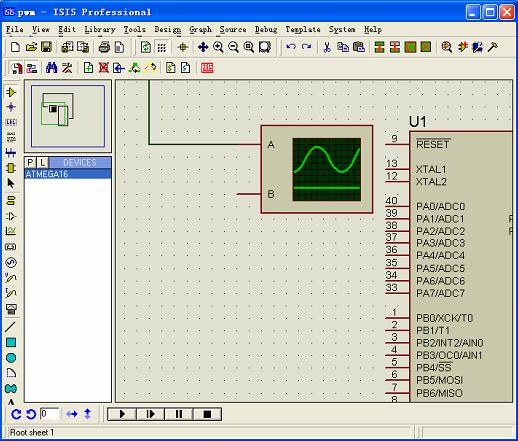

2．預覽窗口（The Overview Window）：它可顯示兩個內容，一個是：當你在元件列表中選擇一個元件時，它會顯示該元件的預覽圖；另一個是，當你的鼠標焦點落在原理圖編輯窗口時（即放置元件到原理圖編輯窗口后或在原理圖編輯窗口中點擊鼠標后），它會顯示整張?jiān)�理圖的縮略圖，并會顯示一個綠色的方框，綠色的方框里面的內容就是當前原理圖窗口中顯示的內容，因此，你可用鼠標在它上面點擊來改變綠色的方框的位置，從而改變?cè)�理圖的可視范圍。

3．模型選擇工具欄（Mode Selector Toolbar）：
主要模型（Main Modes）：
1* 選擇元件（components）（默認選擇的）
2* 放置連接點（交叉點）
3* 標簽（用總線時用到）
4* 文本
5* 用于繪制總線
6* 用于放置子電路
7* 用于即時編輯元件（用法：先單擊該圖標再單擊要修改的元件）

配件（Gadgets）：

1* 終端接口（terminals），有VCC、地、輸出、輸入等接口
2* 器件引腳
3* 仿真圖表
4* 錄音機
5* 信號發生器（generators）
6* 電壓探針
7* 電流探針
8* 虛擬儀表，有示波器等

2D圖形（2D Graphics）：
     這個不想介紹了。

4．元件列表（The Object Selector）：
用于挑選元件（components）、  終端接口（terminals）、  信號發生器（generators）、  仿真圖表等。舉例，當你選擇“元件
（components）”，單擊“P”按鈕會打開挑選元件對話框，選擇了一個元件后（按了“OK”），該元件會在元件列表中顯示，以后要用到該元件時，只需在元件列表中選擇即可。

5．方向工具欄（Orientation Toolbar）：
旋轉：  旋轉角度只能是90的整數倍。
翻轉：  完成水平翻轉和垂直翻轉。
使用方法：先右鍵單擊元件，再點擊（左擊）相應的旋轉圖標。

6．仿真工具欄
    仿真控制按鈕
1* 運行
2* 單步運行
3* 暫停
4* 停止

二、AVR 單片機的仿真實例
        本例是實現AVR驅動LCD1602，并用示波器監測數據線。
        開始前先要準備好仿真文件，就是用編譯器編譯連接產生的調試或下載文件，不同編譯器產生的文件格式是不同的，如ICC是COF、IAR是D90。Proteus 6 Professional 支持的有 COF、D90、HEX 等，本例用的是：lcd_C.hex。
        開始了！�。。。�
        運行Proteus 6 Professional（ISIS6 Professional）

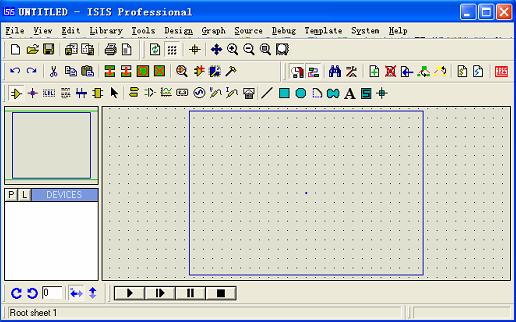

        出現下面窗口：


1．放置元件：
     本例要用到的元件有：ATMEGA16、LM016L（LCD1602）、“地“、示波器。

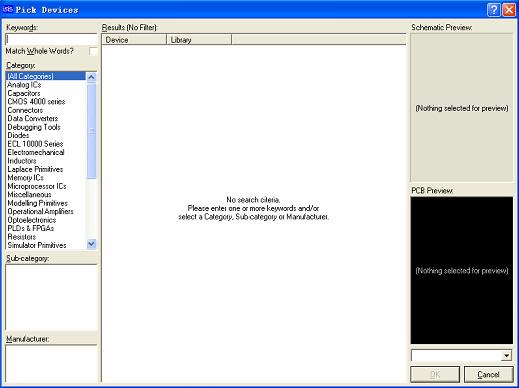

     單擊“P”按鈕，出現挑選元件對話框

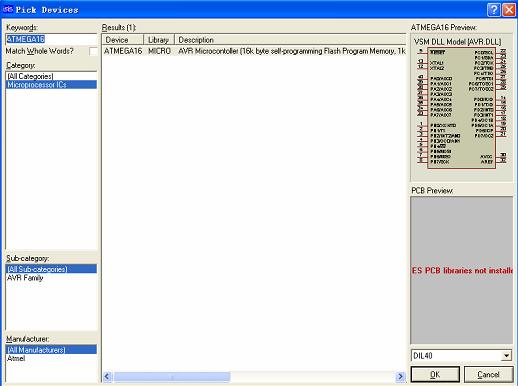

在對話框的KEYWORDS中輸入ATMEGA16，得到以下結果：

單擊OK，關閉對話框，這時元件列表中列出 ATMEGA16，同樣找出LM016L。

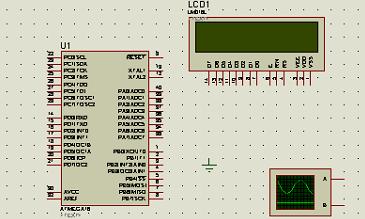

最終結果：

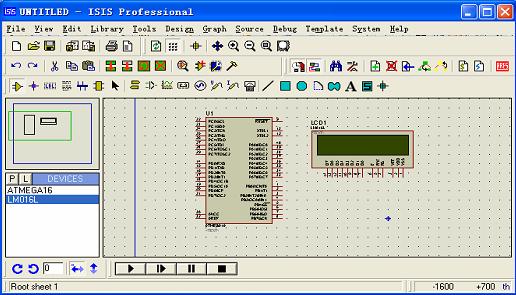

左鍵選取ATMEGA16，在原理圖編輯窗口中單擊左鍵，這樣ATMEGA16 就被放到原理圖編輯窗口中了。同樣放置LM016L。


添加“地”：左鍵選擇模型選擇工具欄中的  圖標，出現：

左鍵選擇 GROUND，并在原理圖編輯窗口中左擊，這樣“地”就被放置到原理圖編輯窗口中了。

添加示波器：左鍵選擇模型選擇工具欄中的  圖標，出現：

左鍵選擇 OSCILLOSCOPE，并在原理圖編輯窗口中左擊，這樣示波器就被放置到原理圖編輯窗口中了。

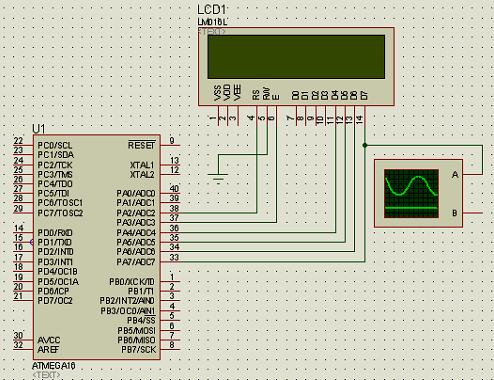

2．連線
AVR、LCD 的VSS、VDD、VEE 不需連接，默認VSS=0V、VDD=5V、VEE= -5V、GND=0V


3．添加仿真文件

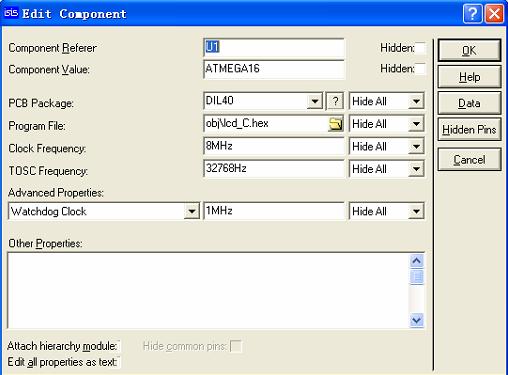

先右鍵ATMEGA16 再左鍵，出現

在 Program File 中單擊  出現文件瀏覽對話框，找到 lcd_C.hex 文件，單擊確定完成添加文件，在Clock Frequency中把頻率改為8MHz，單擊OK 退出。

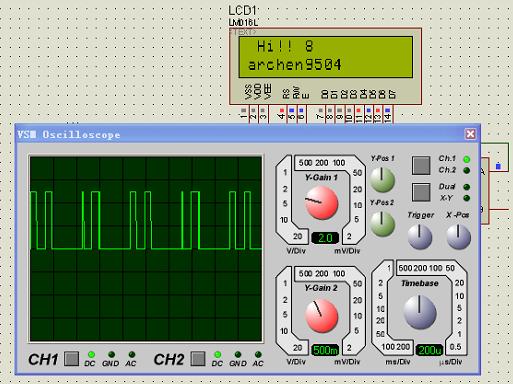

4．仿真
單擊  開始仿真。

說明：紅色代表高電平，蘭色代表低電平，灰色代表不確定電平（floating）。如果是用COF文件格式，運行時，在 Debug菜單中可以查看AVR的相關資源。
